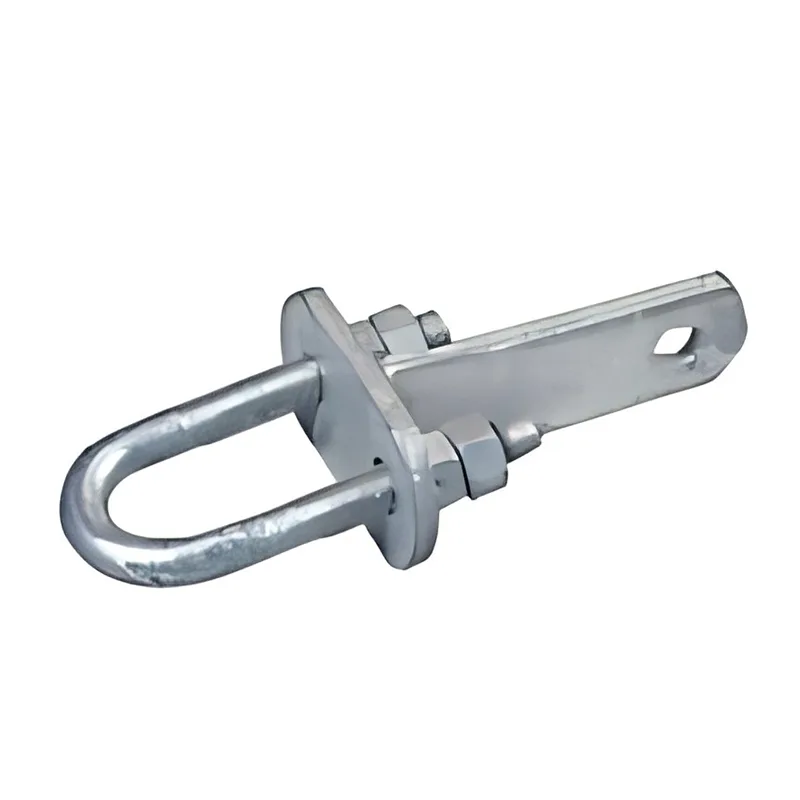

Huixingproporciona ingeniería profesionalAccesorios de conector de subestaciónpara proyectos de infraestructura eléctrica donde son esenciales conexiones mecánicas seguras, rendimiento eléctrico estable y resistencia a la corrosión a largo plazo. Diseñados para la interconexión de equipos, la instalación de barras colectoras, el empalme de conductores y el ensamblaje estructural, estos accesorios ayudan a los ingenieros de energía a construir sistemas de subestaciones confiables para entornos operativos exigentes.
Resumen del artículo:Los accesorios de conexión de subestaciones son componentes pequeños pero críticos en las subestaciones eléctricas. Conectan conductores, barras colectoras, aisladores, miembros estructurales y equipos eléctricos mientras gestionan cargas mecánicas, vibraciones, movimientos térmicos y exposición ambiental. Esta guía explica sus principales tipos, aplicaciones, consideraciones sobre materiales y tratamientos de superficies, requisitos de calidad y factores de compra para proyectos de servicios públicos, EPC e ingeniería eléctrica.
Tabla de contenido
- ¿Por qué son importantes los accesorios conectores de subestaciones?
- ¿Qué tipos de accesorios conectores se utilizan en las subestaciones?
- ¿Dónde se aplican los accesorios conectores de subestaciones?
- ¿Qué materiales y tratamientos de superficie son importantes?
- ¿Cómo se deben seleccionar los accesorios adecuados?
- ¿Por qué considerar Huixing para los componentes de conexión de subestaciones?
- Preguntas frecuentes
¿Por qué son importantes los accesorios conectores de subestaciones?
Las subestaciones modernas dependen de cientos de puntos de conexión mecánica y eléctrica. Un transformador, barra colectora, disyuntor, seccionador, cadena de aisladores, conductor o estructura de soporte no pueden funcionar como un sistema integrado sin el hardware de conexión seleccionado adecuadamente.
Accesorios de conector de subestaciónProporcionar la interfaz entre estos componentes. Dependiendo de su diseño, pueden transferir cargas mecánicas, asegurar conductores, mantener la continuidad eléctrica, compensar movimientos o evitar aflojamientos accidentales.
Una conexión confiable debe funcionar de manera consistente en condiciones tales como:
- Carga eléctrica continua y cambios de temperatura.
- Viento, vibraciones y estrés mecánico.
- Expansión y contracción térmica.
- Humedad exterior, oxidación y contaminación industrial.
- Fuerzas mecánicas de cortocircuito y condiciones de funcionamiento anormales.
- Requisitos de instalación y mantenimiento a largo plazo
Por este motivo, la selección de accesorios no debe basarse únicamente en las dimensiones o el precio de compra. La resistencia mecánica, la confiabilidad del contacto, la resistencia a la corrosión, la precisión dimensional, la compatibilidad de la instalación y las condiciones de servicio esperadas deben evaluarse juntas.
¿Qué tipos de accesorios conectores se utilizan en las subestaciones?
Diferentes puntos de conexión requieren diferentes estructuras de hardware. Una gama de productos bien diseñada normalmente incluye componentes para conexiones de equipos, fijación de barras colectoras, ensamblaje de aisladores, empalme de conductores y bloqueo.
| Tipo de ajuste | Función primaria | Aplicación típica | Requisito clave |
|---|---|---|---|
| Enlaces y placas | Conexión mecánica | Equipos y montaje estructural. | Alta resistencia y precisión dimensional |
| Pernos en U y tornillos tipo U | Sujeción y fijación | Barras colectoras y miembros estructurales. | Fuerza de sujeción estable |
| Accesorios de rótula | Conexión del aislador | Conjunto de cadena de aisladores | Movimiento flexible y capacidad de carga. |
| Horquillas y pasadores | Conexión y bloqueo de juntas. | Conjuntos de aisladores y herrajes. | Enganche mecánico seguro |
| Conectores de empalme | Conexión de conductores | Unión y reparación de conductores. | Contacto eléctrico confiable |
| Juntas de expansión | Compensación de movimiento térmico | Sistemas de barras | Flexibilidad controlada |
| Accesorios de transición de cobre y aluminio | Conexión de metales diferentes | Interfaces de cobre y aluminio | Control de corrosión galvánica |
Esta clasificación facilita la adquisición porque los ingenieros pueden hacer coincidir la estructura adecuada con la función de conexión real en lugar de tratar todo el hardware de la subestación como intercambiable.
¿Dónde se aplican los accesorios conectores de subestaciones?
Interconexión de equipos
Los componentes del conector se pueden utilizar para establecer conexiones mecánicas o conductivas entre los principales equipos de la subestación. Las estructuras de conexión ajustables también pueden adaptarse a diferentes ángulos de instalación y requisitos de espaciado, lo que las hace útiles cuando la disposición de los equipos varía de un proyecto a otro.
Instalación de barras colectoras
Las barras colectoras deben permanecer posicionadas con precisión mientras soportan cargas eléctricas, vibraciones, fuerzas del viento y movimientos relacionados con la temperatura. Los pernos en U, abrazaderas, placas, soportes y componentes relacionados con la expansión ayudan a mantener un posicionamiento estable durante todo el ciclo operativo.
Conjunto de cadena de aisladores
Los accesorios de rótula, horquillas, pasadores y accesorios relacionados se utilizan comúnmente al conectar aisladores a conductores o estructuras de soporte. Su diseño mecánico permite que el conjunto se adapte al movimiento manteniendo una conexión segura.
Empalme de conductores y conexiones de transición
Los conectores de empalme y los accesorios de transición son particularmente importantes cuando se deben unir conductores o cuando se encuentran conductores de cobre y aluminio. Los componentes de transición diseñados adecuadamente pueden ayudar a abordar las diferencias entre metales diferentes y reducir el riesgo de degradación de la conexión.
Reparación y Mantenimiento Estructural
Los accesorios de conexión también respaldan la instalación y el mantenimiento de estructuras de acero y conjuntos eléctricos de subestaciones. Las dimensiones estandarizadas pueden simplificar el trabajo de reemplazo, reducir el tiempo de instalación y ayudar a los equipos de mantenimiento a restaurar el equipo de manera más eficiente.
¿Qué materiales y tratamientos de superficie son importantes?
La selección de materiales afecta directamente la vida útil y el rendimiento mecánico del hardware de conexión de la subestación. El acero se selecciona comúnmente cuando se requiere una alta resistencia mecánica, mientras que se pueden usar cobre, aluminio y aleaciones especializadas cuando la conductividad eléctrica o la reducción de peso son una prioridad.
Para instalaciones exteriores, la protección de la superficie es igualmente importante. La información del producto de Huixing destaca la galvanización en caliente como un tratamiento clave para mejorar la resistencia a la corrosión. Un recubrimiento uniforme de zinc ayuda a proteger las superficies de acero expuestas contra la oxidación y el óxido, especialmente en ambientes exteriores.
Las consideraciones importantes sobre materiales y fabricación incluyen:
- Resistencia mecánica:El accesorio debe resistir las fuerzas de tracción, corte y carga esperadas.
- Precisión dimensional:Las dimensiones precisas ayudan a prevenir problemas de instalación y desalineación de conexiones.
- Rendimiento eléctrico:Los componentes de conexión conductores deben proporcionar un contacto estable con una resistencia de contacto adecuada.
- Protección contra la corrosión:Los tratamientos de la superficie deben coincidir con la humedad, la contaminación, la exposición a la sal y las condiciones exteriores del sitio.
- Compatibilidad térmica:Los componentes deben adaptarse a los cambios de temperatura y movimientos térmicos esperados.
- Consistencia de fabricación:La calidad constante de la producción es esencial cuando se compran accesorios en grandes cantidades para el mismo proyecto.
¿Cómo se deben seleccionar los accesorios adecuados?
La elección del hardware de conexión adecuado comienza con los requisitos de ingeniería reales y no solo con el nombre del producto. Los equipos de adquisiciones y los ingenieros eléctricos deben revisar todo el entorno de conexión antes de confirmar las especificaciones.
1. Confirme la función de conexión
Determine si el componente es necesario para la conexión de equipos, empalme de conductores, soporte de barras colectoras, fijación estructural, ensamblaje de aisladores o compensación de expansión térmica.
2. Verifique las dimensiones y la compatibilidad
Las dimensiones de las conexiones, la disposición de los pernos, los tamaños de los conductores, los ángulos de instalación y las interfaces de montaje deben coincidir con el equipo existente o planificado. La compatibilidad dimensional reduce el trabajo de modificación durante la instalación.
3. Evaluar el entorno operativo
Para las subestaciones exteriores, la resistencia a la corrosión merece especial atención. Los entornos costeros, húmedos, industriales y muy contaminados pueden requerir una mayor protección de las superficies y materiales cuidadosamente seleccionados.
4. Considere las cargas mecánicas y eléctricas
El accesorio debe ser capaz de soportar las fuerzas mecánicas esperadas y al mismo tiempo mantener un rendimiento eléctrico confiable donde la conductividad sea parte de su función.
5. Revisar el control de calidad y la capacidad de suministro.
Para grandes proyectos de infraestructura, lotes consistentes y entrega confiable son tan importantes como el desempeño de cada producto. Los compradores deben evaluar el control de la materia prima, la precisión de la fabricación, los procedimientos de inspección, el embalaje y la capacidad de producción antes de realizar pedidos al por mayor.
¿Por qué considerar Huixing para los componentes de conexión de subestaciones?
Huixing posiciona sus productos de conexión de subestaciones en función de requisitos prácticos de ingeniería energética, incluida la resistencia mecánica, la resistencia a la corrosión, el ajuste preciso y el funcionamiento confiable a largo plazo. Según la información de su producto, los accesorios se fabrican en acero y se protegen mediante galvanizado en caliente, mientras que la producción incorpora controles de calidad desde la inspección de la materia prima hasta las pruebas del producto terminado.
La empresa también ofrece una gama más amplia deaccesorios de subestación, que admite aplicaciones que incluyen instalación de barras colectoras, conexión de equipos, ensamblaje de aisladores, conexión de conductores y fijación estructural. Esta gama de productos más amplia puede resultar útil para proyectos que requieren adquisiciones coordinadas en lugar de adquirir cada componente por separado.
Para los compradores internacionales, un capazFabricante y proveedor de Chinadebe poder proporcionar especificaciones consistentes, soporte de personalización, coordinación de pedidos al por mayor y comunicación técnica receptiva. Estos factores pueden influir directamente en la programación del proyecto y los costos totales de adquisición.
Al evaluar a un proveedor, es útil solicitar dibujos, información sobre los materiales, detalles del tratamiento de la superficie, normas aplicables, documentación de inspección, especificaciones de embalaje y muestras cuando sea necesario. Esto crea una base técnica más clara para comparar proveedores y reducir el riesgo de compra.
Preguntas frecuentes
¿Para qué se utilizan los accesorios conectores de subestaciones?
Se utilizan para establecer conexiones mecánicas y eléctricas dentro de subestaciones. Las aplicaciones comunes incluyen interconexión de equipos, fijación de barras colectoras, ensamblaje de aisladores, empalme de conductores, fijación estructural y compensación de movimiento térmico.
¿Por qué es importante la galvanización en caliente para los accesorios de las subestaciones?
La galvanización en caliente proporciona una capa protectora de zinc sobre las superficies de acero. Ayuda a reducir la oxidación y la corrosión, lo que hace que los accesorios galvanizados sean especialmente adecuados para infraestructuras eléctricas exteriores expuestas a la humedad y a condiciones climáticas cambiantes.
¿Se pueden utilizar accesorios de conector con diferentes metales?
Sí, se pueden diseñar accesorios de transición especializados para conexiones entre metales diferentes, como cobre y aluminio. El diseño apropiado ayuda a abordar las diferentes características de los materiales y reducir el riesgo de corrosión galvánica en la conexión.
¿Cómo elijo el accesorio correcto para un proyecto de subestación?
Comience con la función de conexión, las dimensiones del conductor o del equipo, las cargas mecánicas, los requisitos eléctricos, las condiciones ambientales, el tratamiento de la superficie y los estándares aplicables del proyecto. Los planos y especificaciones técnicas del proveedor deben revisarse antes de la selección final.
¿Hay disponibles accesorios de conector de subestación personalizados?
La personalización puede estar disponible según el fabricante y los requisitos del proyecto. Los compradores deben proporcionar dimensiones de conexión, dibujos, preferencias de materiales, condiciones de operación, cantidades requeridas y estándares técnicos aplicables al solicitar una solución personalizada.
Conclusión
Un hardware de conexión confiable es fundamental para el funcionamiento seguro y estable de la subestación. Desde la interconexión de equipos y la fijación de barras colectoras hasta el empalme de conductores y el ensamblaje de aisladores, los accesorios diseñados adecuadamente ayudan a mantener la integridad mecánica y las conexiones eléctricas confiables durante largos períodos de funcionamiento. Si está buscando accesorios de alta calidad para una nueva subestación, una actualización de la red, un proyecto de mantenimiento o una aplicación de infraestructura eléctrica a granel,contáctanosen Huixing para analizar sus requisitos técnicos, especificaciones de productos, necesidades de personalización y planes de adquisiciones.
