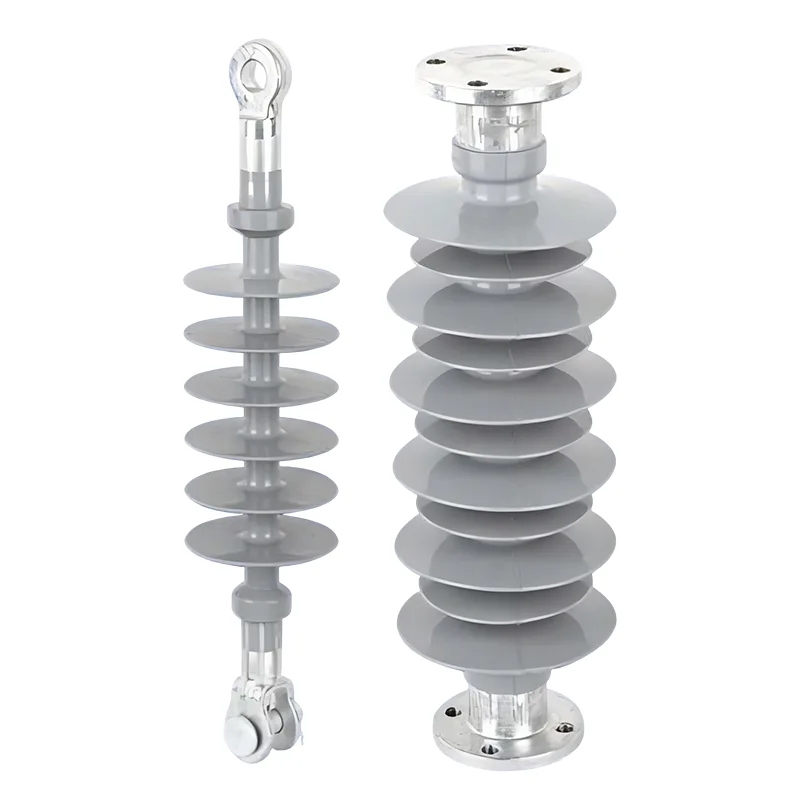

Aisladores de media tensión

Huixing se especializa en la fabricación de componentes de aislamiento eléctrico duraderos y de alto rendimiento para sistemas de energía globales de 10-35 kV. Como proveedor confiable, ofrecemos aisladores de media tensión que ofrecen soporte mecánico y aislamiento eléctrico confiables. Fabricados con caucho de silicona, resisten las duras condiciones exteriores, requieren un mantenimiento mínimo y garantizan el funcionamiento seguro de líneas de transmisión y subestaciones.

Enviar Consulta

Descripción del Producto

Los aisladores de media tensión son componentes de seguridad esenciales para sistemas de energía de 10-35 kV, ya que brindan soporte mecánico vital y aislamiento eléctrico entre conductores energizados y estructuras conectadas a tierra. Estos productos, que sirven como infraestructura de aislamiento central de las redes de distribución, previenen fugas de corriente, cortocircuitos y daños a los equipos, garantizando el funcionamiento seguro y estable de líneas de transmisión, subestaciones y equipos de distribución exteriores en todos los entornos de trabajo.

Aplicaciones de implementación esenciales

Soporte de líneas aéreas de transmisión y distribución

Instalados en torres de suspensión en línea recta y torres en ángulo de tensión para líneas aéreas de 10-35 kV, los aisladores de media tensión separan eficazmente los conductores de las estructuras de las torres, eliminan las fugas eléctricas y garantizan una transmisión estable de energía a larga distancia.

Protección de conexiones y empalmes de redes de distribución

Implementados en nodos de rama y puntos de terminación de cables de redes de distribución de media tensión, brindan un aislamiento eléctrico sólido entre diferentes partes de la línea. Esto evita cortocircuitos entre fases y descargas a tierra, y se adapta a diseños complejos de cableado exterior.

Aislamiento y soporte interno de subestaciones

Aplicados a soportes de barras colectoras y juntas conductoras de disyuntores e interruptores de desconexión dentro de subestaciones, estos aisladores mantienen un aislamiento estable mientras soportan conductores de alta tensión. Separan los componentes activos de las instalaciones de la subestación conectadas a tierra para garantizar el funcionamiento seguro de todos los dispositivos internos.

Instalación de equipos montados en postes para exteriores

Actúan como bases de montaje para dispositivos montados en postes al aire libre, incluidos fusibles desconectadores y descargadores de sobretensiones en redes de distribución urbanas y rurales. Al integrar funciones de soporte mecánico y aislamiento eléctrico, resisten ambientes exteriores hostiles, como alta humedad y contaminación, y mantienen un aislamiento estable para equipos y líneas eléctricas.

Ventajas de rendimiento superiores

Los aisladores de media tensión presentan cuatro puntos fuertes, lo que los convierte en piezas indispensables para todos los sistemas de energía de media tensión:

Propiedades excepcionales de aislamiento eléctrico

Al adoptar materiales aislantes de caucho de silicona convencionales, estos aisladores tienen una fuerte resistencia a la rotura dieléctrica. Pueden resistir eficazmente las sobretensiones del sistema, evitar descargas eléctricas del aislamiento y asegurar un suministro de energía estable bajo tensión eléctrica transitoria.

Diseño versátil para diversas aplicaciones

Disponibles en varios tipos, incluidos aisladores de suspensión, aisladores de poste, aisladores de varilla larga y aisladores de brazo transversal, satisfacen demandas de instalación diferenciadas para líneas eléctricas, subestaciones e instalaciones de distribución. Las estructuras estandarizadas permiten una instalación flexible y conveniente en todos los escenarios.

Excelente durabilidad mecánica y climática

El caucho de silicona cuenta con una excelente resistencia a la intemperie, a la contaminación y al envejecimiento, lo que permite un funcionamiento estable en temperaturas extremas, lluvia, nieve y contaminación intensa. También presentan una resistencia mecánica adecuada para soportar cargas de conductores y resistir el viento, el hielo y otras fuerzas externas.

Requisitos mínimos de mantenimiento y larga vida útil

Con una estructura simple y robusta, los aisladores de media tensión no necesitan un mantenimiento diario complicado, sólo inspecciones visuales periódicas. Apenas se ven afectados por factores ambientales, lo que reduce en gran medida la carga de trabajo de mantenimiento de la red de distribución y los costos operativos a lo largo de su larga vida útil.

Código	Modelo	Clasificado Voltaje (kV)	De tensión Fortaleza (kN)	Estructura altura (mm)	Aislante distancia (mm)	nominal mínimo fuga distancia (mm)	onda completa iluminación impulso resistir a	1 min de potencia frecuencia mojado resistir a voltaje (kV)	Detalles de embalaje
Código	Modelo	Clasificado Voltaje (kV)	De tensión Fortaleza (kN)	Estructura altura (mm)	Aislante distancia (mm)	nominal mínimo fuga distancia (mm)	onda completa iluminación impulso resistir a	1 min de potencia frecuencia mojado resistir a voltaje (kV)	Tamaño de caja (mm)	G.W. (kg)	Peso neto (kg)	Nos/ CTN
WYA-1	FXB-12/70CT	12	70	330±15	150	355	105	45	392827	16	14.5	12
WYA-2	FXB1-15/70CT	15	70	380±15	195	460	140	65	432827	17.2	16	12
WYA-3	FXB1-15/70CE	15	70	425±15	240	510	145	65	502827	18	16.8	12
WYA-4	FXB-21/70CT	21	70	300±15	140	530	190	92	362827	16.5	15	12
WYA-5	FXB1-24/70YB	24	70	460±15	260	650	200	75	523229	22	21	12
WYA-6	FXB1-24/70ST	24	70	390±15	192	650	150	70	433732	21	19.5	12
WYB-7	FXB1-25/70CT	25	70	456±15	260	650	200	75	503129	18	16.8	12
WYA-8	FXB1-24/70CT	24	70	455±15	260	680	155	70	513128	19	17.8	12
WYA-9	FXB3-33/120SB	33	120	598±15	400	1000	150	50	633732	27	25	12
WYA-10	FXB1-33/70CT	33	70	588±15	390	950	150	50	623732	26	24	12
WYA-11	FXB1-33/70CT	33	70	598±15	400	1000	150	50	633732	26.5	24.5	12
WYA-12	FXB-36/70CT	36	70	519±15	333	820	210	80	563732	22	20	12
WYA-13	FXB1-36/70CT	36	70	630±15	430	1120	220	85	663732	29	27	12
WYA-14	FXB4-36/70SB	36	70	640±15	440	1280	230	95	673732	30	28	12

Código	Modelo	Clasificado Voltaje (kV)	Doblado fuerza h (KN)	Estructura altura (mm)	Aislante distancia (mm)	nominal mínimo fuga distancia (mm)	onda completa iluminación impulso resistir a	1min de potencia frecuencia mojado resistir a voltaje (kV)	Detalles de embalaje
Código	Modelo	Clasificado Voltaje (kV)	Doblado fuerza h (KN)	Estructura altura (mm)	Aislante distancia (mm)	nominal mínimo fuga distancia (mm)	onda completa iluminación impulso resistir a	1min de potencia frecuencia mojado resistir a voltaje (kV)	Tamaño del CTN(mm)	G.W. (kg)	NOROESTE. (kg)	Nos/ CTN
WYC-1	FZS-15/9	15	9	255	190	450	110	45	350280280	26.5	25	12
WYC-2	FZS-24/3	24	3	288	280	750	150	70	470390330	35	34	20
WYC-3	FZS-24/4	24	4	195	187	830	150	70	475200395	34	33	20
WYC-4	FZSW-24/5	24	5	286	210	630	150	70	320320310	20	18.5	9
WYC-5	FZSW-24/15	24	15	280	180	660	150	70	305320310	20	18.5	9
WYC-6	FZSW-35/10	35	10	400	340	970	210	95	400340350	22.5	21	12
WYC-7	FZSW-36/4	36	4	410	320	750	170	70	440320365	27	26	9
WYC-8	FZS-36/4	36	4	390	320	750	170	70	410280260	12.5	11.4	6
WYC-9	FZSW-36/8	36	8	450	411	1320	200	85	500500300	23	22	6
WYC-10	FZS-36/9	36	9	457	370	1000	200	80	480300260	22.5	21.3	6
WYC-11	FZS3-72/6	72	6	770	650	1830	325	140	810410180	38	33	3
WYC-12	FZS-126/10	126	10	1220	1070	3180	450	185	1300360210	60	50	2

Medium Voltage Insulators

Etiquetas calientes: Aisladores de media tensión, fabricante, proveedor, fábrica
