Seccionador de alto voltaje

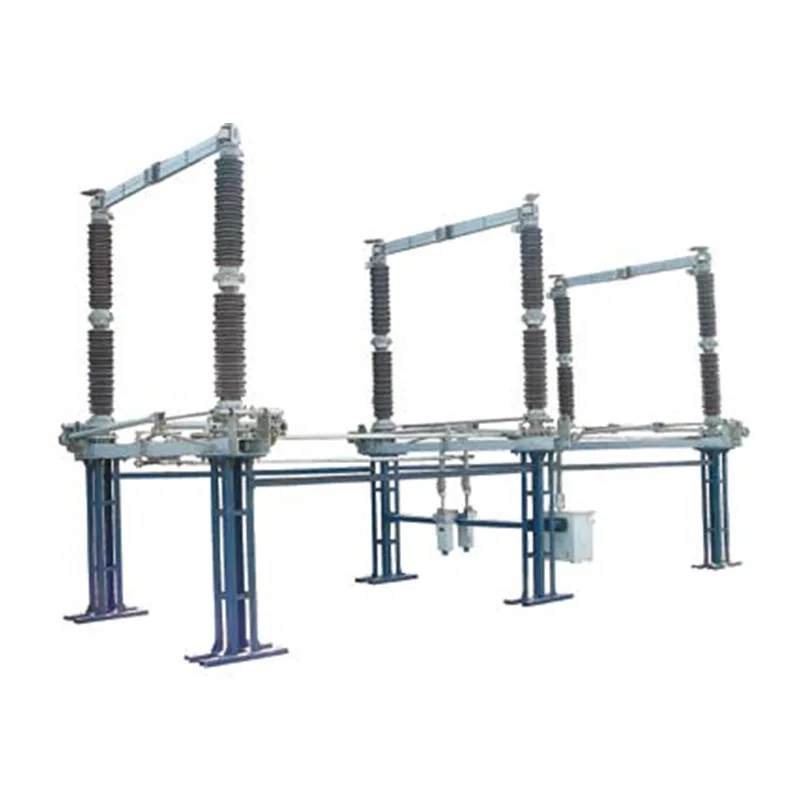

El seccionador de alto voltaje de la serie GW4, que abarca todo el rango de voltaje de 40,5 kV a 252 kV, es un componente de seguridad fundamental para los sistemas de energía. Diseñado con una estructura giratoria horizontal de doble columna, está diseñado específicamente para realizar las funciones principales de aislamiento de voltaje, garantía de seguridad de mantenimiento y conmutación de circuitos auxiliares en aplicaciones de alto voltaje.

Escenarios de aplicaciones principales

Este seccionador de alto voltaje se implementa en segmentos clave de energía de alto voltaje y satisface con precisión diversos requisitos operativos:

1. Circuitos centrales de subestaciones y generación de energía

Ampliamente instalado en plantas de energía térmica, hidráulica y de energía renovable, así como en subestaciones de todos los niveles de voltaje, el dispositivo actúa como una barrera de seguridad para barras colectoras, disyuntores, transformadores y otros equipos críticos. Crea un punto de interrupción claro y visible en circuitos desenergizados, asegurando una separación eléctrica completa entre el personal de mantenimiento y las líneas vivas de alto voltaje para evitar accidentes causados ​​por la conmutación en carga. Para aplicaciones de voltaje extra alto (EHV), se utilizan modelos de 126 kV, 145 kV y 252 kV para seccionamiento de barras colectoras y protección de doble lado de disyuntores, mientras que el modelo de 72,5 kV está optimizado para conmutación de líneas en subestaciones regionales.

2. Líneas de Transmisión y Distribución e Instalaciones de Energías Renovables

En líneas de transmisión de alto voltaje de larga distancia, el dispositivo maneja el aislamiento de mantenimiento de la línea y la conmutación de transformadores de voltaje y descargadores de sobretensiones, con un rendimiento optimizado para interrumpir la corriente sin carga de líneas aéreas dentro de un radio de 10 km. Para sitios de energía eólica, fotovoltaica y otras energías renovables, los modelos de 40,5 kV y 72,5 kV admiten aislamiento del lado de CC y protección de caja combinadora, y cuentan con un diseño anticorrosión mejorado para soportar ambientes exteriores hostiles. El modelo de 252 kV cumple con los requisitos de conexión a la red EHV de bases de energía renovable a gran escala, lo que permite una reconfiguración del sistema desenergizado.

3. Sistemas industriales y especiales de alto voltaje

En sistemas de distribución de alto voltaje de instalaciones industriales a gran escala, como plantas metalúrgicas y químicas, el dispositivo proporciona aislamiento de mantenimiento y conmutación de circuitos para equipos de alto voltaje de taller, con resistencia a la contaminación y vibración adaptada a entornos industriales complejos. Puede equiparse con seccionadores de puesta a tierra bajo demanda; En sistemas especiales de alta tensión, incluido el suministro de energía de tracción ferroviaria y el tránsito ferroviario urbano, un dispositivo de enclavamiento mecánico impone la secuencia de operación correcta entre el seccionador de tierra y el seccionador principal, disipa la carga residual del equipo y maximiza la seguridad operativa.

4. Entornos extremos y escenarios de configuración personalizada

El dispositivo funciona de manera confiable en temperaturas extremas que oscilan entre -40 °C y +40 °C, soporta fuertes vientos de 34 m/s y una capa de hielo de 10 mm, y se adapta a áreas de gran altitud de hasta 4000 m sobre el nivel del mar y zonas de alta contaminación. En sistemas de doble barra colectora, admite la conmutación desenergizada de líneas operativas para optimizar la estructura operativa de la red. Los modelos seleccionados están equipados con anillos de clasificación y cubiertas protectoras para mejorar la distribución del campo eléctrico y reducir las interferencias de radio, lo que los hace adecuados para circuitos de alto voltaje que soportan instrumentos de precisión.

Ventajas principales

Basada en la optimización estructural y las actualizaciones de materiales líderes en la industria, la serie GW4 ofrece seis ventajas principales que mejoran significativamente la confiabilidad, la seguridad y la eficiencia operativa de los sistemas de energía de alto voltaje.

1.Aislamiento de seguridad líder en la industria, que cumple con los estándares globales

Como seccionador de alto voltaje de doble columna, su diseño de apertura simple y mecanismo de rotación horizontal forman un espacio de aislamiento estable después de la apertura. El enclavamiento mecánico entre el seccionador de tierra y el seccionador principal impone secuencias de operación obligatorias, eliminando riesgos estructurales de mal funcionamiento. Los contactos adoptan un proceso de flexión de placa de cobre, con una carrera de fricción corta y baja fuerza operativa. Las piezas de acero expuestas se tratan con galvanizado en caliente, lo que mantiene un punto de rotura claro después de un servicio prolongado al aire libre, cumple plenamente con los requisitos básicos de aislamiento confiable y operación sin arco, y cumple con los estándares internacionales IEC 62271-102.

2. Conductividad superior y estabilidad térmica para un funcionamiento ininterrumpido

La varilla conductora está hecha de perfiles de aleación de aluminio de alta resistencia, presenta un peso ligero y una gran área de disipación de calor. Combinado con una estructura de conexión flexible de alambre trenzado de cobre, garantiza un contacto estrecho entre el asiento de salida y la varilla conductora, lo que reduce significativamente la resistencia del circuito principal y evita el sobrecalentamiento durante el funcionamiento. Las piezas de contacto utilizan resortes de acero inoxidable de presión externa, con valores de fuerza estables y resistencia a la oxidación, lo que evita que la derivación del resorte afecte la conductividad. Admite de forma segura corrientes nominales de 1250 A a 6300 A en todo el rango de voltaje, lo que garantiza un transporte de corriente confiable a largo plazo.

3. Excelente resistencia a la corrosión para servicio al aire libre a largo plazo

Optimizadas para aplicaciones en exteriores, las piezas de transmisión del dispositivo adoptan conectores resistentes a la corrosión, como pasadores de acero inoxidable y casquillos compuestos, y todos los componentes metálicos se someten a un tratamiento de galvanización en caliente para resistir eficazmente la erosión causada por la lluvia, la nieve, la niebla salina y el polvo industrial. La estructura mejorada del orificio del eje correspondiente de cobre-cobre o acero inoxidable-cobre resuelve por completo el problema común de agarrotamiento de los equipos de alto voltaje para exteriores. Con una vida mecánica de más de 3000 operaciones, logra un funcionamiento sin mantenimiento a largo plazo, lo que reduce en gran medida los costos de operación y mantenimiento (O&M).

4. Diseño modular compacto para una instalación flexible

El diseño modular ofrece una alta estabilidad estructural, con seccionadores de puesta a tierra que se pueden instalar en cualquier lado de la base, admitiendo configuraciones de puesta a tierra simple y doble para cumplir con diversos requisitos de protección. Su diseño de orificio de montaje estandarizado simplifica la construcción en el sitio y el terminal se puede girar libremente 90° para una conexión conveniente y flexible de barra colectora. Se adapta de manera flexible tanto a diseños de subestaciones centralizadas como a instalaciones de líneas exteriores descentralizadas.

5. Capacidad de resistencia mejorada para condiciones operativas adversas

El dispositivo tiene una corriente nominal de resistencia de corta duración de 31,5 kA a 63 kA y una corriente nominal de resistencia máxima de 80 kA a 160 kA, lo que resiste choques de cortocircuito extremos en circuitos de alto voltaje. El aislador tiene una distancia de fuga específica máxima de 31 mm/kV, lo que cumple con los requisitos del grado de contaminación Clase IV y mantiene un excelente rendimiento de aislamiento en áreas muy contaminadas. También presenta resistencia a terremotos (aceleración horizontal de 0,25 g) y fuerte resistencia al viento, lo que garantiza una función de aislamiento intacta y una integridad estructural en condiciones climáticas extremas, brindando protección de seguridad en todo clima.

6. Mantenimiento simplificado y costos de ciclo de vida controlables

Los contactos y la varilla conductora adoptan un ensamblaje modular para un fácil desmontaje y reemplazo; La carcasa del rodamiento está equipada con una estructura impermeable y un orificio de inyección de aceite, lo que permite un mantenimiento rutinario sin herramientas complejas. En comparación con los seccionadores de alto voltaje tradicionales, su estructura de contacto autoenergizante garantiza una presión de contacto constante durante el funcionamiento, eliminando la necesidad de ajustes frecuentes. Combinado con el concepto de diseño libre de mantenimiento, reduce significativamente la frecuencia de mantenimiento, reduce la carga de trabajo de operación y mantenimiento y mejora la estabilidad de operación continua de los sistemas de distribución de alto voltaje.

Para operadores de sistemas de energía y usuarios industriales, la serie GW4 minimiza los costos del ciclo de vida y al mismo tiempo maximiza la seguridad y confiabilidad del suministro de energía de alto voltaje. Totalmente compatible con los estándares internacionales IEC y probada en diversos entornos operativos, la serie GW4 es una opción confiable para proyectos de infraestructura de alto voltaje de misión crítica en todo el mundo.

Parámetros del producto
