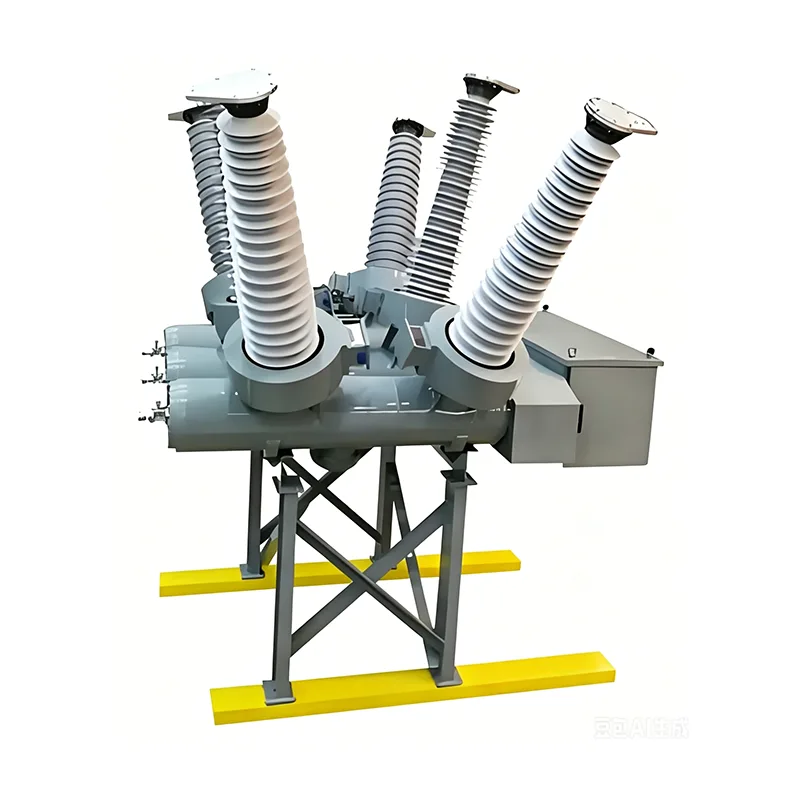

Disyuntor de alto voltaje

Los disyuntores de gas SF₆ de tanque muerto son disyuntores centrales de alto voltaje maduros y ampliamente adoptados para aplicaciones de transmisión y distribución de energía de voltaje medio y alto, y sirven como equipo crítico para garantizar el funcionamiento seguro y estable de las redes eléctricas.

Como disyuntor de alto voltaje convencional para proyectos de transformación y transmisión de energía en exteriores, cubre un rango de voltaje nominal de 40,5 kV a 245 kV, un rango de corriente de corte de cortocircuito de 25 kA a 63 kA y un rango de corriente nominal de 1600 A a 4000 A. Su amplia gama de parámetros satisface diversos requisitos operativos, desde redes de distribución regionales hasta redes eléctricas troncales.

Diseñado y fabricado en estricta conformidad con las normas internacionales IEC y ANSI, este disyuntor de alto voltaje alcanza niveles internacionalmente avanzados en indicadores básicos que incluyen rendimiento de aislamiento dieléctrico, capacidad de corte y resistencia mecánica, lo que lo convierte en la solución preferida para proyectos de construcción y mejora de redes eléctricas.

Escenarios de aplicación

Está diseñado principalmente para instalación de tanque muerto en subestaciones exteriores, con opciones flexibles de configuración trifásica y monofásica. Se puede adaptar perfectamente a la escala, el diseño y la planificación de la red de las subestaciones, satisfaciendo las demandas de múltiples escenarios, incluida la puesta en servicio de nuevas subestaciones y la modernización de subestaciones antiguas.

Es adecuado para diversos proyectos de transmisión y transformación de energía, incluida la expansión de la red de distribución urbana, el suministro de energía de parques industriales, la conexión a la red de plantas de energía renovable y proyectos de apoyo para líneas de transmisión interregionales. Como disyuntor de alto voltaje indispensable en sistemas de distribución de energía de subestaciones, asume las funciones principales de cierre y apertura de circuitos y protección contra fallas.

Con una excelente adaptabilidad ambiental, mantiene un funcionamiento estable en condiciones climáticas exteriores adversas, ofrece control de circuito confiable e interrupción de fallas para instalaciones de redes exteriores y sirve como equipo de soporte central para sistemas de distribución de energía de alto voltaje en exteriores.

Ventajas principales

Flexibilidad de personalización superior

Admite una producción personalizada adaptada a condiciones operativas especiales en el sitio (como gran altitud, alta humedad y ambientes muy corrosivos) y requisitos técnicos (incluidos niveles de voltaje especiales y parámetros de corte), satisfaciendo con precisión las demandas personalizadas de diferentes proyectos y logrando una combinación perfecta de los disyuntores con escenarios de ingeniería.

Excelente seguridad y confiabilidad

Adopta un diseño estructural de tanque muerto probado y utiliza gas SF₆ como aislamiento de alto rendimiento y medio de extinción de arco, equipado con un sistema de transmisión mecánica de precisión. Este diseño garantiza un funcionamiento sin problemas a largo plazo del disyuntor, con una larga vida útil mecánica y una alta estabilidad operativa, lo que reduce en gran medida los costos de operación y mantenimiento (O&M).

Selección simplificada e instalación eficiente

La cartera de productos cubre una gama completa de parámetros de tensión, corriente y corte, lo que permite una selección de modelos sencilla y directa sin conversiones complejas. Los procedimientos de instalación in situ estandarizados y los accesorios altamente versátiles respaldan una instalación y puesta en marcha rápidas, acortando los ciclos de construcción del proyecto.

Operación rentable durante todo el ciclo de vida

Presenta una estructura compacta que ocupa poco espacio y no requiere instalaciones de protección adicionales para la instalación en exteriores. El sistema de sellado de gas SF₆ ofrece tasas de fuga ultrabajas, lo que elimina la necesidad de recargas frecuentes de gas. Mientras tanto, los procedimientos de mantenimiento optimizados reducen aún más los costos operativos del ciclo de vida completo del disyuntor de alto voltaje.

Aspectos técnicos destacados

Adopta un innovador diseño de extinción de arco dual que combina principios de autoenergía y de tipo soplador, que cambia inteligentemente los modos de funcionamiento según diferentes condiciones de corriente de cortocircuito, lo que garantiza una interrupción rápida y confiable en diversos escenarios de falla.

Condiciones de corriente de corte de alto cortocircuito

Se activa la tecnología de extinción de arco de energía propia. El calor generado por el arco eléctrico desencadena una rápida expansión del gas SF₆ en la cámara de expansión, formando un flujo de aire de velocidad ultrarrápida para extinguir el arco instantáneamente. Con una gran capacidad de corte, puede aislar eficazmente fallas de alta corriente y proteger los equipos de la red contra daños por sobretensiones.

Condiciones de corriente de corte de cortocircuito baja

El mecanismo cambia al funcionamiento tipo puffer. Mediante compresión mecánica, el gas SF₆ en la cámara de compresión forma un chorro direccional de alta presión para enfriar con precisión la raíz del arco, logrando una extinción estable del arco, evitando el reencendido del arco y mejorando la confiabilidad de la rotura en condiciones de falla de carga ligera.

La aplicación combinada de tecnologías de extinción de arco dual dota al disyuntor de un rango de ruptura más amplio, una respuesta más rápida y un rendimiento de extinción de arco superior. Puede manejar de manera confiable diversas fallas de cortocircuito en redes eléctricas, brindando protección de seguridad integral para los sistemas eléctricos.

Parámetros del producto
