Seguridad electricaes una de las preocupaciones más importantes en los sistemas de energía residenciales, comerciales e industriales. Un fusible eléctrico es un dispositivo de protección simple pero muy eficaz diseñado para evitar daños eléctricos causados por sobrecargas y cortocircuitos. Cuando fluye una corriente excesiva a través de un circuito, el fusible interrumpe la ruta eléctrica antes de que se puedan dañar equipos, cableado o maquinaria costosos.
Ya sea que esté administrando una instalación de fabricación, diseñando sistemas de distribución eléctrica o manteniendo equipos industriales, comprender cómo funcionan los fusibles eléctricos puede ayudar a mejorar la seguridad, reducir el tiempo de inactividad y reducir los costos de mantenimiento. Esta guía explica los principios operativos, tipos, beneficios, aplicaciones, criterios de selección y preguntas comunes sobre los fusibles eléctricos.
Los fusibles eléctricos sirven como primera línea de defensa contra condiciones de sobrecorriente. Al fundir un elemento fusible calibrado cuando la corriente excede los límites de seguridad, protegen circuitos eléctricos, transformadores, motores, aparamenta y equipos electrónicos sensibles. Elegir el tipo y la clasificación de fusible correctos es esencial para garantizar la confiabilidad del sistema y la seguridad operativa.
Un fusible eléctrico es un dispositivo de protección contra sobrecorriente instalado en un circuito eléctrico. Contiene un elemento metálico especialmente diseñado que se funde cuando la corriente excede un valor predeterminado.
Una vez que el elemento fusible se derrite, el circuito se abre, deteniendo el flujo de electricidad y protegiendo el equipo conectado contra sobrecalentamiento, riesgos de incendio y fallas catastróficas.
A diferencia de los disyuntores que se pueden restablecer después de dispararse, la mayoría de los fusibles deben reemplazarse después de la operación. Sin embargo, su simplicidad, confiabilidad y rápida respuesta los convierten en un componente esencial en muchos sistemas eléctricos.
El principio de funcionamiento de un fusible eléctrico se basa en el efecto calefactor de la corriente eléctrica.
En condiciones normales de funcionamiento, el elemento fusible transporta corriente de forma segura y sin sufrir daños. Cuando ocurre una sobrecarga o un cortocircuito, la corriente excesiva genera calor dentro del elemento fusible.
A medida que la temperatura aumenta más allá del umbral de diseño, el elemento fusible se funde e interrumpe el circuito.
El proceso de protección suele seguir estos pasos:
Esta rápida interrupción minimiza el estrés térmico y reduce el riesgo de incendio o falla del equipo.
Los sistemas eléctricos enfrentan numerosos riesgos, incluidos cortocircuitos, condiciones de sobrecarga, fallas de aislamiento y mal funcionamiento inesperado de los equipos. Sin la protección adecuada, estos eventos pueden resultar en reparaciones costosas y riesgos peligrosos para la seguridad.
Los beneficios clave de los fusibles eléctricos incluyen:
Para las instalaciones industriales, una protección eficaz con fusibles a menudo significa evitar costosos tiempos de inactividad y mantener la continuidad de la producción.
Diferentes aplicaciones requieren diferentes diseños de fusibles. Comprender las opciones disponibles ayuda a garantizar una protección adecuada.
| Tipo de fusible | Descripción | Aplicación típica |
|---|---|---|
| Fusible de cartucho | Fusible cilíndrico cerrado con tapas metálicas en los extremos. | Equipos industriales y distribución de energía. |
| Fusible de alto voltaje | Diseñado para redes de media y alta tensión. | Transformadores y subestaciones. |
| Fusible de cuchilla | Fusible compacto con cuerpo de plástico. | Sistemas eléctricos automotrices. |
| Fusible de vidrio | El cuerpo transparente permite la inspección visual. | Electrónica de consumo. |
| Fusible reajustable | Restaura automáticamente el funcionamiento después del enfriamiento. | Dispositivos electrónicos y sistemas de comunicación. |
| Fusible semiconductor | Funcionamiento ultrarrápido para dispositivos electrónicos sensibles. | Convertidores de potencia y variadores. |
| Característica | Fusible estándar | Fusible de acción rápida | Fusible de retardo de tiempo |
|---|---|---|---|
| Velocidad de respuesta | Moderado | muy rapido | Demorado |
| Protección contra cortocircuitos | Excelente | Excelente | Excelente |
| Maneja la corriente de irrupción | Limitado | Pobre | Excelente |
| Aplicaciones de motores | Adecuado | No es ideal | Muy adecuado |
| Equipo electrónico | Bien | Excelente | Limitado |
Los fusibles eléctricos se utilizan prácticamente en todas las industrias donde hay energía eléctrica.
Las aplicaciones comunes incluyen:
En instalaciones de transformadores, los fusibles seleccionados adecuadamente ayudan a aislar fallas rápidamente y al mismo tiempo protegen equipos valiosos de daños graves.
Seleccionar el fusible apropiado requiere más que simplemente igualar las clasificaciones actuales. Se deben evaluar cuidadosamente varios factores técnicos.
Las consideraciones importantes incluyen:
Por ejemplo, los circuitos de motores suelen experimentar altas corrientes de arranque. En tales casos, un fusible con retardo de tiempo puede ser más adecuado que un fusible de acción rápida porque permite corrientes de irrupción temporales y al mismo tiempo proporciona protección contra fallas.
Los equipos de ingeniería siempre deben revisar las especificaciones del equipo y los estándares eléctricos aplicables antes de realizar una selección final.
La selección inadecuada de fusibles puede comprometer tanto la seguridad como la confiabilidad del equipo.
Algunos de los errores más comunes incluyen:
Estos errores pueden provocar viajes molestos, daños al equipo o condiciones operativas peligrosas.
Aunque los fusibles eléctricos prácticamente no requieren mantenimiento, la inspección periódica sigue siendo importante para garantizar un rendimiento confiable.
Nunca reemplace un fusible con una alternativa de mayor calificación simplemente para evitar una operación repetida. El problema eléctrico subyacente siempre debe identificarse y corregirse.
P1: ¿Cuál es el propósito principal de un fusible eléctrico?
Un fusible eléctrico protege los circuitos y equipos desconectando la energía cuando fluye una corriente excesiva a través del sistema.
P2: ¿En qué se diferencia un fusible de un disyuntor?
Un fusible se funde y normalmente debe reemplazarse después de la operación, mientras que un disyuntor generalmente se puede restablecer y reutilizar.
P3: ¿Puede un fusible prevenir incendios eléctricos?
Sí. Al interrumpir rápidamente condiciones peligrosas de sobrecorriente, un fusible seleccionado adecuadamente ayuda a reducir los riesgos de incendio causados por el sobrecalentamiento de conductores y equipos.
P4: ¿Cómo sé si un fusible está fundido?
La inspección visual, las pruebas de continuidad o los diagnósticos eléctricos pueden ayudar a determinar si el elemento fusible se ha abierto.

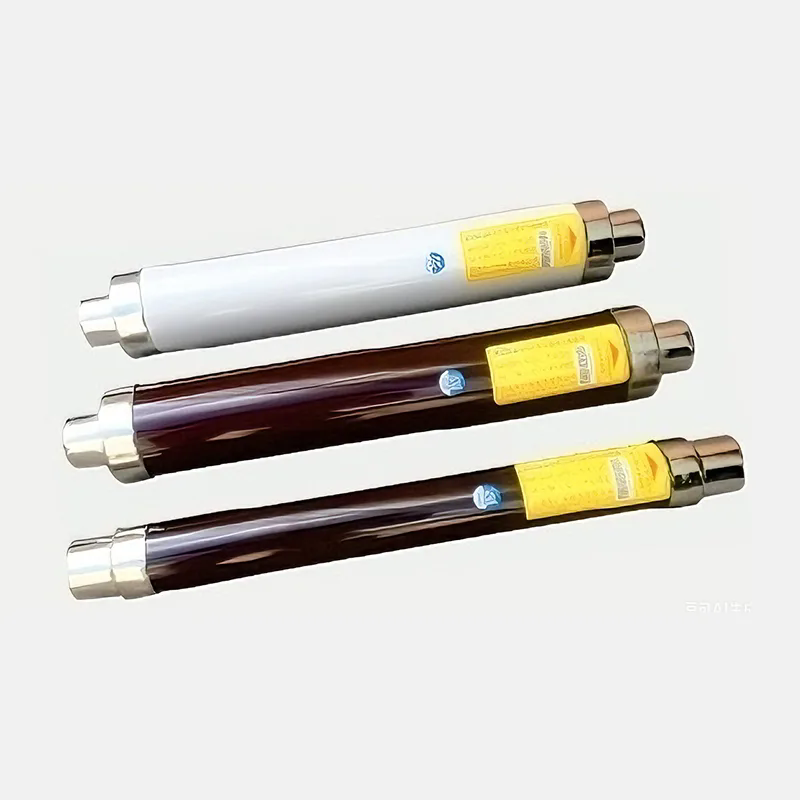

P5: ¿Son los fusibles de alto voltaje adecuados para la protección de transformadores?
Sí. Los fusibles limitadores de corriente de alto voltaje se usan comúnmente para proteger transformadores y otros equipos de voltaje medio.
P6: ¿Con qué frecuencia se deben inspeccionar los fusibles?
La frecuencia de las inspecciones depende de las condiciones de operación, pero las verificaciones de rutina deben incluirse dentro de los programas de mantenimiento preventivo.
Los fusibles eléctricos siguen siendo uno de los métodos más eficaces y fiables para proteger los sistemas eléctricos contra sobrecargas y cortocircuitos. Su capacidad para responder rápidamente a condiciones de falla ayuda a proteger el equipo, reducir los riesgos operativos y mejorar la confiabilidad general del sistema.
Desde transformadores industriales y aparamenta hasta instalaciones de energía renovable e instalaciones de fabricación avanzadas, elegir el fusible adecuado puede marcar una diferencia significativa en seguridad y rendimiento.
Huixing Zhongdian (Beijing) Electric Co., Ltd.se especializa en soluciones de protección eléctrica de alta calidad diseñadas para satisfacer los exigentes requisitos de los sistemas de energía modernos. Si busca productos confiables de fusibles eléctricos, soporte técnico profesional o soluciones personalizadas para su proyecto,contáctanoshoypara analizar sus requisitos y descubrir cómo nuestra experiencia puede ayudarle a proteger su infraestructura eléctrica y mejorar la eficiencia operativa.
