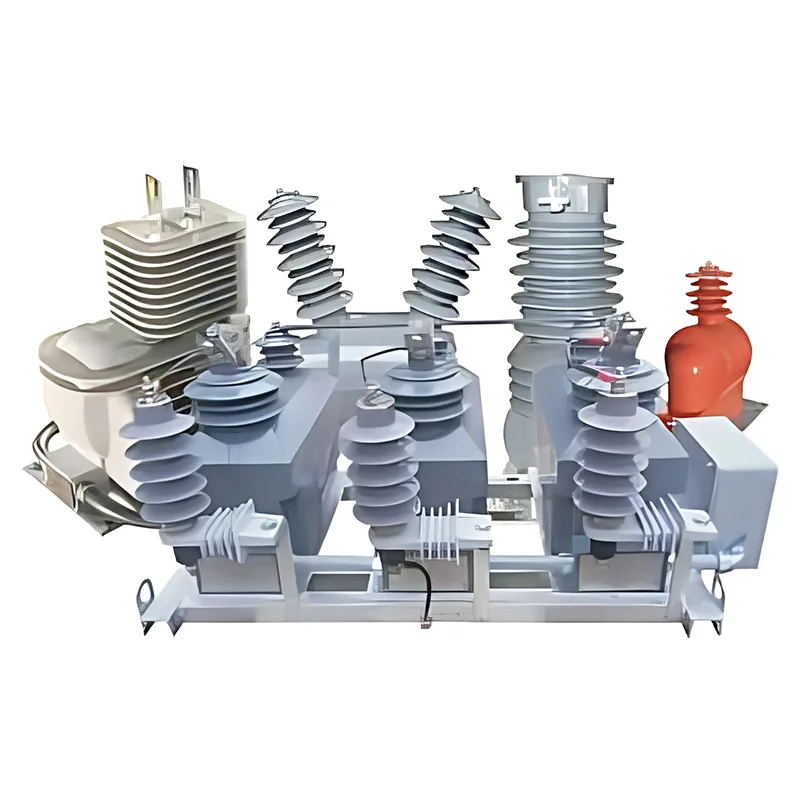

HuixingproporcionaMedicinaTransformadores de instrumentos de voltaje de iumpara sistemas de distribución de energía de 10 a 17,5 kV, que admiten medición de energía precisa, monitoreo en tiempo real y relés de protección confiables para subestaciones e instalaciones eléctricas exteriores.
Resumen del artículo:Los transformadores de medida de media tensión son componentes esenciales en las redes de distribución eléctrica modernas. Al convertir valores elevados de corriente y voltaje en señales estandarizadas, permiten que los medidores, los sistemas de monitoreo y los relés de protección funcionen de manera segura y precisa. Esta guía explica los transformadores de corriente (CT), los transformadores de tensión (VT), sus aplicaciones principales, especificaciones técnicas importantes y consideraciones de selección. También explora los beneficios de los diseños integrados, la adaptabilidad al aire libre, el rendimiento de sobrecarga y el cumplimiento de estándares. Para ingenieros, contratistas eléctricos y profesionales de adquisiciones, comprender estos factores ayuda a identificar transformadores de instrumentos adecuados para sistemas de distribución de energía confiables, eficientes y que ocupan poco espacio.
Los transformadores de instrumentos de media tensión son dispositivos de medición eléctrica diseñados para reducir corrientes o voltajes primarios elevados a valores secundarios estandarizados más bajos. Crean una interfaz práctica entre circuitos de potencia de media tensión y equipos de medición, control y protección de baja tensión.
A diferencia de los transformadores de potencia, que transfieren energía eléctrica entre circuitos a diferentes niveles de voltaje, los transformadores de instrumentos proporcionan principalmente medición eléctrica y aislamiento de señales. Su desempeño afecta directamente la precisión de los sistemas de medición y la confiabilidad de los dispositivos de protección.
Se utilizan dos tipos principales en la distribución de energía:
En redes de media tensión, estos dispositivos se instalan comúnmente en subestaciones, conjuntos de aparamenta, estaciones de distribución e instalaciones eléctricas exteriores. Sus clasificaciones y sistemas de aislamiento deben coincidir con las condiciones operativas del equipo al que dan servicio.
Los transformadores de instrumentos utilizan inducción electromagnética para reproducir cantidades eléctricas primarias como señales secundarias. Estas señales están diseñadas para ser proporcionales a los valores originales dentro del rango de precisión y las condiciones de funcionamiento especificadas.
Un transformador de corriente produce una corriente secundaria reducida correspondiente a la corriente que fluye a través de su circuito primario. Por ejemplo, un CT 100/5 A tiene una relación de transformación nominal de 20:1. En las condiciones de funcionamiento especificadas, una corriente primaria de 100 A corresponde a una corriente secundaria de aproximadamente 5 A.
Los transformadores de corriente se utilizan para medición de energía, monitoreo de carga y detección de fallas de corriente. Sus características de precisión y protección deben ser apropiadas para el equipo conectado y el rango de corriente esperado.
Un transformador de voltaje reduce el voltaje primario a un voltaje secundario más bajo adecuado para equipos de medición y control. La relación de transformación depende del voltaje del sistema, los voltajes primario y secundario nominales del transformador y la aplicación prevista.
Combinar la medición de corriente y voltaje en un conjunto coordinado puede simplificar el diseño eléctrico. Huixing ofrece una configuración integrada que combina tres transformadores de corriente y tres transformadores de tensión (3CT+3PT) en una unidad compacta para instalaciones de distribución adecuadas.
Para obtener información adicional sobre equipos eléctricos relacionados, explore la página de Huixing.Soluciones de aparamenta aislada en gas..
Los transformadores de instrumentos de media tensión admiten funciones de medición, monitoreo y protección en todas las redes de distribución. Seleccionar la configuración adecuada ayuda a los ingenieros eléctricos a cumplir los requisitos del proyecto sin comprometer la seguridad o el rendimiento de las mediciones.
En las subestaciones exteriores, los transformadores de instrumentos suministran señales de medición a medidores de energía, sistemas de monitoreo y relés de protección. Los datos precisos de corriente y voltaje respaldan la facturación de electricidad, la evaluación de carga y la toma de decisiones operativas.
Los transformadores de instrumentos proporcionan señales eléctricas para esquemas de protección asociados con líneas de distribución, transformadores de potencia, bancos de capacitores y aparamenta. Durante condiciones de funcionamiento anormales, estas señales ayudan a los relés a identificar fallas e iniciar acciones protectoras apropiadas.
En las estaciones de distribución compactas y en las subestaciones prefabricadas, el espacio suele ser limitado. Un conjunto de transformador integrado puede reducir la cantidad de componentes instalados por separado, simplificar la disposición del equipo y ayudar a los ingenieros a utilizar el espacio disponible en el gabinete de manera más eficiente.
Los equipos de distribución exterior deben resistir la exposición ambiental y al mismo tiempo mantener un aislamiento y un rendimiento de medición confiables. Los transformadores de instrumentos diseñados adecuadamente se pueden integrar con interruptores montados en postes, unidades principales en anillo y otros equipos exteriores compatibles.
Las especificaciones técnicas determinan si un transformador de medida es adecuado para una instalación eléctrica concreta. Los compradores deben evaluar la configuración nominal completa en lugar de confiar únicamente en el voltaje nominal.
| Parámetro | Información del producto Huixing | Por qué es importante |
|---|---|---|
| Rango de voltaje de aplicación | Sistemas de 10 a 17,5 kV | Establece el rango de aplicación de media tensión previsto. |
| Configuración integrada | 3CT+3PT | Combina tres transformadores de corriente y tres transformadores de tensión en un solo conjunto. |
| Nivel de aislamiento | 17,5/38/95 kV | Indica las clasificaciones de aislamiento especificadas; Confirmar las definiciones de prueba aplicables y los requisitos de calificación. |
| Capacidad de sobrecarga actual | 120% de corriente continua; 130%–150% por hasta 8 horas, según lo especificado | Ayuda a evaluar la idoneidad para cargas variables dentro de las condiciones operativas indicadas. |
| Factor de seguridad del instrumento | FS=5 | Relevante para la protección de instrumentos de medición conectados en condiciones específicas. |
| Tensión del devanado secundario | 3 kVef, como se indica en la descripción del producto. | Requiere confirmación con la documentación técnica del fabricante y la aplicación prevista. |
| Normas aplicables | Se hace referencia a IEC 60044-1, ANSI C57.13, IEC 61869-1 e IEC 61869-4 en la página del producto. | Admite la evaluación del rendimiento de medición, el aislamiento, las pruebas y los requisitos de aplicación. |
Nota: La tabla resume la información publicada en la página del producto. Confirme las clasificaciones específicas del modelo exacto, los estándares y ediciones aplicables, las condiciones de prueba y las especificaciones contractuales con el fabricante antes de la compra. No se debe suponer que los valores se aplican de manera idéntica a todas las configuraciones.
La clase de precisión define el error de medición permitido en condiciones específicas. La salida nominal, generalmente expresada en voltios amperios (VA), indica la carga que un transformador está diseñado para soportar mientras cumple con sus requisitos de rendimiento especificados.
Para aplicaciones de medición, los ingenieros deben evaluar la precisión de medición requerida y la carga del instrumento conectado. Las aplicaciones de protección requieren una evaluación separada de los requisitos del relé, las condiciones de corriente de falla y el desempeño de protección especificado del transformador.
El rendimiento del aislamiento debe coincidir con el voltaje máximo del sistema y los niveles de resistencia requeridos. La información del producto de Huixing también especifica una corriente térmica de corta duración de 80 veces la corriente nominal durante un segundo y una corriente dinámica de 2,5 veces la referencia de corriente térmica indicada. Debido a que se trata de clasificaciones importantes, la interpretación y aplicabilidad exactas deben verificarse en la documentación técnica del fabricante antes de la aprobación de ingeniería.
Los transformadores de instrumentos de media tensión integrados pueden ayudar a mejorar la eficiencia de la instalación y simplificar la disposición de los equipos. Los beneficios reales dependen del modelo seleccionado, la disposición del tablero, las condiciones ambientales y las especificaciones del proyecto.
La combinación de transformadores de corriente y voltaje en un solo conjunto puede reducir el espacio requerido para componentes separados. Esto es particularmente útil en subestaciones compactas, estaciones de distribución tipo caja e instalaciones donde el espacio del panel es limitado.
La descripción del producto Huixing identifica el aislamiento de resina fundida y la idoneidad para exteriores como características clave. Su configuración integrada también se describe como el uso de casquillos de pared exterior tipo CPE para instalaciones compatibles. Los equipos de proyecto deben confirmar las calificaciones ambientales requeridas, la disposición de montaje, las condiciones de contaminación y la exposición a las condiciones climáticas antes de especificar una unidad.
Un ensamblaje coordinado puede simplificar el posicionamiento de los componentes y el cableado secundario. Los equipos preconfigurados también pueden reducir parte del trabajo de ensamblaje en el sitio, aunque la instalación aún requiere personal calificado, conexiones de terminales correctas y verificación con planos aprobados.
Los transformadores de instrumentos debidamente especificados proporcionan las señales de entrada requeridas por medidores, dispositivos de monitoreo y relés de protección. Su desempeño respalda decisiones operativas confiables, siempre que toda la cadena de medición y protección esté correctamente diseñada.
La elección de un transformador de instrumentos de media tensión requiere coordinación entre el diseño eléctrico, la integración de equipos, los requisitos de seguridad y la planificación de adquisiciones. Una especificación detallada ayuda a evitar desajustes entre el transformador y el sistema conectado.
Trabajando con un experimentadofabricante de transformadores de instrumentos de media tensiónPuede ayudar a los compradores a aclarar los requisitos técnicos antes de la producción. Para instalaciones personalizadas, proporcione el diagrama unifilar, las capacidades del sistema, la descripción de la aplicación y las dimensiones de la interfaz requeridas al solicitar una cotización.
La instalación correcta es esencial para mantener la precisión de las mediciones y la seguridad eléctrica. Los transformadores de instrumentos deben instalarse de acuerdo con los planos aprobados, las instrucciones del equipo, los códigos eléctricos aplicables y los procedimientos de seguridad específicos del sitio.
Precaución de seguridad importante:Nunca abra el circuito del devanado secundario de un transformador de corriente energizado. Pueden desarrollarse tensiones peligrosas. Los circuitos secundarios de los transformadores de tensión también deben estar protegidos contra cortocircuitos, y su puesta a tierra y protección secundaria deben seguir el diseño aprobado.
Los intervalos de mantenimiento deben seguir las recomendaciones del fabricante, las condiciones de funcionamiento del sitio y las regulaciones aplicables. Las inspecciones típicas pueden incluir la verificación de daños en el aislamiento, contaminación, conexiones sueltas, corrosión, sobrecalentamiento y evidencia de entrada de humedad.
Para instalaciones al aire libre, se deben considerar la exposición ambiental y los niveles de contaminación al planificar programas de inspección y limpieza. Cualquier lectura anormal o defecto visible debe ser evaluado por personal eléctrico calificado antes de volver a poner el equipo en servicio.
Su objetivo principal es convertir corrientes y voltajes primarios elevados en señales secundarias inferiores para medición, medición de energía, monitoreo y relés de protección. Esto permite que los instrumentos y sistemas de protección de baja tensión obtengan la información eléctrica necesaria para monitorear las redes de media tensión.
Un transformador de corriente reduce la corriente primaria a una corriente secundaria proporcional, mientras que un transformador de voltaje reduce la tensión primaria a una tensión secundaria proporcional. Ambos admiten medición y protección, pero tienen diferentes clasificaciones, disposiciones de conexión y requisitos de seguridad.
Huixing describe sus transformadores de instrumentos de media tensión para sistemas de distribución de energía de 10 a 17,5 kV. Los compradores deben confirmar el modelo exacto, el voltaje máximo del sistema, el nivel de aislamiento, las relaciones de transformación y las especificaciones técnicas aplicables a su proyecto.
Sí, los modelos diseñados y clasificados específicamente para uso en exteriores se pueden instalar en aplicaciones de distribución en exteriores adecuadas. Antes de comprar, verifique la idoneidad ambiental, el diseño del aislamiento, los requisitos de montaje y la compatibilidad con el sitio de instalación.
Un conjunto integrado 3CT+3PT combina tres transformadores de corriente y tres transformadores de tensión en una unidad. Puede ahorrar espacio y simplificar la disposición de equipos en subestaciones compactas y otras instalaciones de distribución compatibles. La configuración debe verificarse con el diagrama eléctrico y los requisitos de medición del proyecto.
Solicite una hoja de datos específica del modelo, dibujos técnicos aprobados, relaciones de transformación, clases de precisión, salidas nominales, clasificaciones de aislamiento, estándares aplicables y documentación de prueba relevante. Para proyectos personalizados, confirme la interfaz de instalación y las conexiones secundarias requeridas antes de aprobar el pedido.
Los transformadores de medida de media tensión son esenciales para realizar mediciones precisas, una protección efectiva y un funcionamiento confiable en las redes de distribución de energía modernas. Su idoneidad depende de las relaciones de transformación correctas, los requisitos de precisión, el rendimiento del aislamiento, la capacidad de resistencia a fallas y la compatibilidad con la instalación eléctrica completa. Los diseños integrados pueden ofrecer beneficios adicionales cuando el espacio y la eficiencia de la instalación son importantes.
Huixing proporciona soluciones de transformadores de instrumentos de media tensión para aplicaciones de distribución de 10 a 17,5 kV, incluidos requisitos de medición, monitoreo y protección. Si está planeando una actualización de una subestación, desarrollando un sistema de distribución compacto o buscando equipos para un proyecto eléctrico exterior, revise sus requisitos técnicos cuidadosamente ycontáctanospara discutir las especificaciones del producto, opciones de configuración y una cotización adecuada para su proyecto.
