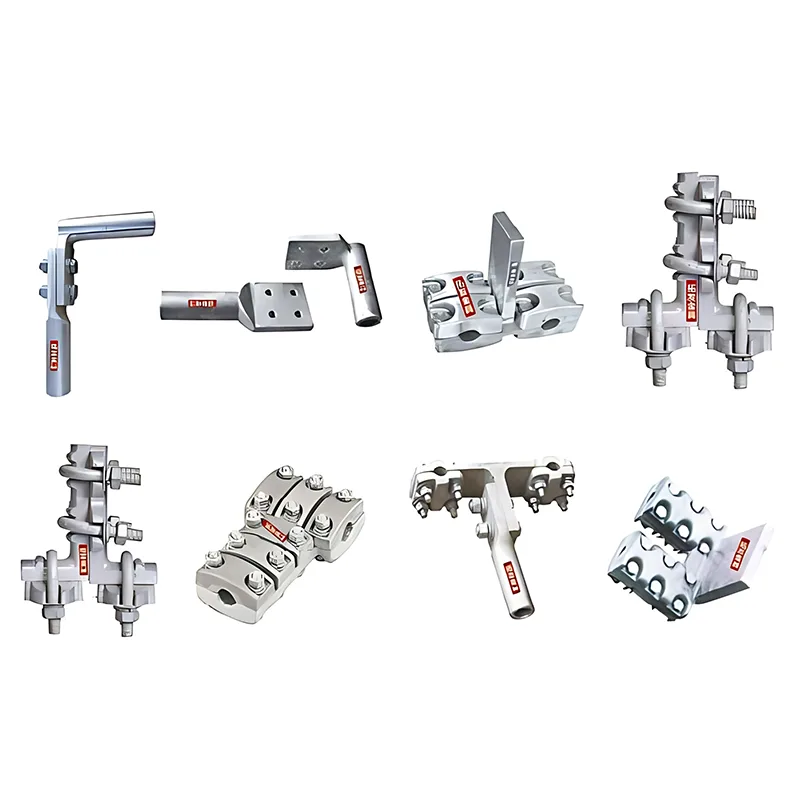

Los accesorios de conector en T de línea de transmisión son componentes esenciales de conexión de rama para líneas eléctricas aéreas y sistemas de barras colectoras de subestaciones. Se utilizan ampliamente para derivaciones de corriente y derivaciones de cables en proyectos de transmisión de energía. Con un rendimiento probado en el campo y un diseño estandarizado, ofrecen propiedades mecánicas estables y una excelente conductividad eléctrica para redes eléctricas de alto voltaje.
Estos accesorios de conector en T para líneas de transmisión se utilizan principalmente en líneas aéreas y subestaciones para derivar circuitos derivados de barras colectoras principales en una configuración en T, lo que garantiza conexiones confiables entre los conductores principales y los ramales. Sirven como componentes clave para la distribución de energía en sistemas de transmisión.
Disponibles en diseños atornillados (tipo L) y de compresión (tipo Y) para adaptarse a una amplia gama de secciones transversales de conductores. Para conductores de sección pequeña, también están disponibles abrazaderas de ranura paralela con conexiones en forma de U para satisfacer diversos requisitos de derivación.
Adecuados para sistemas de energía de 330 kV y superiores, satisfacen plenamente los requisitos de aislamiento y conexión de derivaciones de las líneas de transmisión de alta tensión.
Se aplican requisitos técnicos estrictos a la fuerza de sujeción del conductor: la fuerza de agarre no debe ser inferior al 10% de la resistencia a la rotura especificada del conductor. Para abrazaderas atornilladas para conductores con diámetros superiores a 49 mm, la fuerza de agarre no será inferior al 3%, asegurando una conexión mecánica estable.
Su resistencia CC no es mayor que la de una longitud igual del conductor, y el aumento de temperatura bajo carga es menor que el del conductor. Esto reduce efectivamente la pérdida de energía y garantiza una transmisión de corriente eficiente.
Para aplicaciones de 330 kV y superiores, no se produce corona visible a 1,05 veces el voltaje operativo máximo, cumpliendo con los requisitos de aislamiento y estabilidad del campo eléctrico en entornos de alto voltaje.
Los modelos utilizan códigos de letras estándar (T para conexión en T, Y para tipo de compresión, L para tipo atornillado), con números que indican el área de la sección transversal nominal del conductor aplicable. Esto permite una fácil selección y una amplia compatibilidad.
Se encuentran disponibles opciones de instalación atornilladas y por compresión, lo que permite la selección según el tamaño del conductor y las condiciones del sitio. Se pueden utilizar conexiones tipo U para conductores de sección transversal pequeña, lo que reduce la dificultad de instalación.
Como piezas críticas de conexión de derivaciones para líneas de transmisión, esta serie de accesorios ofrece un rendimiento mecánico estable, parámetros eléctricos superiores e instalación flexible. Es una solución ideal para derivaciones tipo T de líneas aéreas y barras colectoras de subestaciones, respaldando de manera confiable el funcionamiento seguro y estable de los sistemas eléctricos.
