Huixingproporciona soluciones de equipos de energía para sistemas de transmisión y distribución, incluido elDisyuntor de alto voltajeDiseñado para subestaciones exteriores y proyectos de energía de alto voltaje. Utilizando un diseño de disyuntor de gas SF₆ de tanque muerto con tecnología de extinción de arco dual, este equipo ayuda a controlar los circuitos eléctricos, interrumpir fallas de cortocircuito y respaldar el funcionamiento confiable de la red. Comprender sus principios de funcionamiento, especificaciones técnicas y criterios de selección permite a las empresas de servicios públicos, contratistas de EPC y usuarios de energía industrial tomar decisiones de compra informadas.
Un disyuntor de alto voltaje es un dispositivo de protección esencial en los sistemas de energía eléctrica modernos. Conmuta circuitos durante el funcionamiento normal e interrumpe las corrientes de falla cuando ocurren condiciones eléctricas anormales. La cartera de disyuntores de alto voltaje de gas SF₆ con tanque muerto de Huixing cubre niveles de voltaje nominal de 40,5 kV a 245 kV, con opciones de corriente de corte nominal de cortocircuito que van de 25 kA a 63 kA. Su diseño de extinción de arco dual combina principios de autoenergía y de tipo soplador para soportar una interrupción confiable bajo diferentes condiciones de falla. Esta guía explica el mecanismo operativo, las principales ventajas, las aplicaciones, los parámetros técnicos, las consideraciones de selección y las prácticas de mantenimiento que los ingenieros eléctricos y los compradores de proyectos deben comprender antes de elegir un disyuntor.
Un disyuntor de alto voltaje es un dispositivo de conmutación y protección diseñado para establecer, transportar e interrumpir corriente eléctrica en sistemas de energía de alto voltaje. A diferencia de un interruptor convencional, debe ser capaz de interrumpir corrientes de falla que pueden alcanzar niveles extremadamente altos durante los cortocircuitos.
Cuando ocurre una falla, el sistema de protección detecta condiciones eléctricas anormales y envía un comando de disparo al disyuntor. Su mecanismo de funcionamiento separa los contactos y el sistema de extinción de arco extingue el arco eléctrico formado durante la interrupción. Este proceso aísla el circuito afectado y ayuda a limitar los daños a transformadores, líneas de transmisión, barras colectoras y otros equipos conectados.

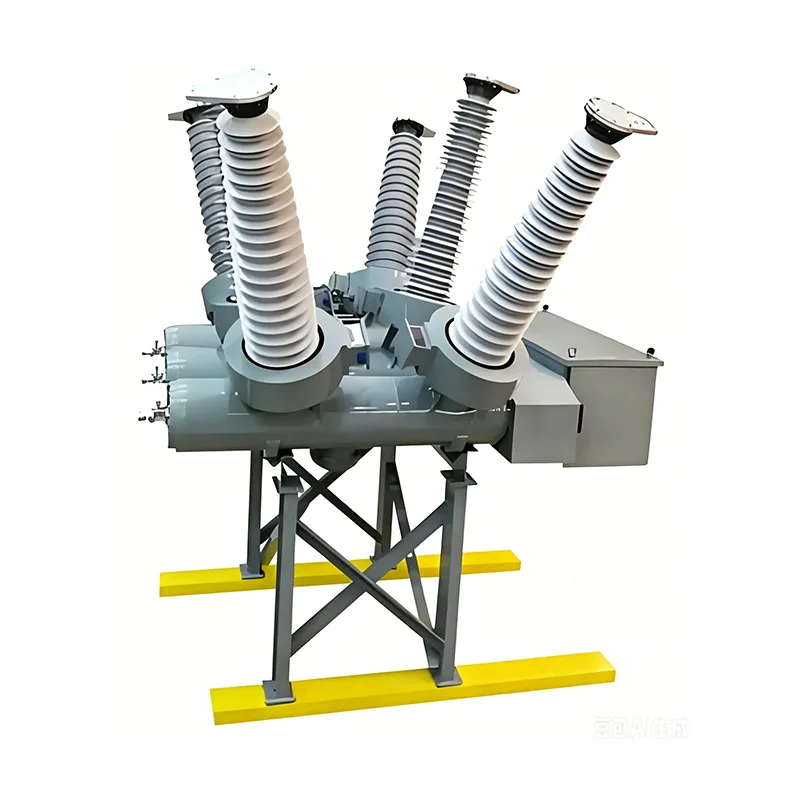

La solución destacada de Huixing utiliza undisyuntor de gas SF₆ de tanque muerto. En un diseño de tanque muerto, el conjunto del interruptor está alojado dentro de un gabinete metálico conectado a tierra. El gas SF₆ sirve como medio aislante y extintor de arco en el diseño de producto especificado.
Para empresas de servicios públicos de energía y proyectos de ingeniería industrial, seleccionar el disyuntor correcto es esencial para lograr una protección confiable contra fallas, flexibilidad operativa y un rendimiento coordinado del sistema eléctrico.
Obtenga más información sobre el disyuntor de alto voltaje de Huixing y sus configuraciones técnicas disponibles.
El proceso operativo combina señales de protección eléctrica, un sistema de accionamiento mecánico y un mecanismo de extinción de arco. Cada parte debe responder correctamente para garantizar que el disyuntor interrumpa la corriente de forma segura.
Durante el funcionamiento normal, los contactos del disyuntor permanecen cerrados, permitiendo que la corriente fluya a través del circuito. El equipo debe transportar su corriente nominal especificada sin exceder los límites de operación y aumento de temperatura aplicables.
Los relés de protección monitorean parámetros eléctricos como la corriente y el voltaje. Cuando un cortocircuito u otra condición anormal cumple con los criterios de protección configurados, el relé envía una señal de disparo al mecanismo de control del disyuntor.
Después de recibir el comando de disparo, el mecanismo operativo separa los contactos. Se forma un arco eléctrico entre ellos porque la corriente continúa a través del medio ionizado durante un período corto. El interruptor del disyuntor debe controlar y extinguir este arco de manera efectiva.
El producto de Huixing utiliza un enfoque dual de extinción de arco que combina principios de autoenergía y de tipo soplador. En condiciones de corriente de cortocircuito más alta, el calor generado por el arco ayuda a expandir el gas SF₆ y crear un flujo de gas de alta velocidad. En condiciones de corriente de falla más baja, la compresión mecánica genera un chorro de gas direccional para enfriar la región del arco.
Una vez extinguido el arco, el espacio entre los contactos debe recuperar suficiente rigidez dieléctrica para soportar el voltaje de recuperación transitorio. Esto ayuda a evitar que el arco se vuelva a encender y respalda el aislamiento exitoso de fallas.
Para proyectos de transmisión y transformación al aire libre, el rendimiento del disyuntor afecta la seguridad del sistema, la planificación del mantenimiento y los costos operativos a largo plazo. Las principales ventajas de un disyuntor de SF₆ de tanque muerto adecuadamente especificado incluyen las siguientes.
Estos beneficios dependen de una correcta ingeniería, instalación, puesta en marcha y mantenimiento. Un disyuntor siempre debe seleccionarse de acuerdo con el estudio de red real y los estándares de proyecto aplicables en lugar de solo con las descripciones generales del producto.
Los disyuntores de alto voltaje se utilizan dondequiera que las redes eléctricas requieran conmutación controlada e interrupción confiable de corrientes de falla. Los modelos SF₆ de tanque muerto de Huixing están destinados principalmente a subestaciones exteriores y proyectos de transformación y transmisión de energía.
Las subestaciones utilizan disyuntores para controlar los alimentadores entrantes y salientes, los circuitos de transformadores y las secciones de barras colectoras. Ayudan a aislar fallas y al mismo tiempo permiten que las partes no afectadas de la red permanezcan en servicio cuando el esquema de protección y conmutación lo permite.
Las grandes instalaciones industriales y los parques industriales pueden requerir conexiones de alto voltaje para soportar equipos de producción, motores grandes y transformadores de distribución. Los disyuntores con la clasificación adecuada proporcionan una capa importante de protección para estas instalaciones eléctricas.
Los proyectos de energía solar y eólica requieren equipos de conmutación y protección entre las instalaciones de generación, los sistemas de colectores, los transformadores y el punto de conexión a la red. La selección del disyuntor debe tener en cuenta el nivel de voltaje del proyecto, la contribución de la corriente de falla, la coordinación de la protección y las condiciones de operación.
A medida que las empresas de servicios públicos amplían las subestaciones o reemplazan equipos antiguos, los nuevos disyuntores deben ser compatibles con las clasificaciones eléctricas, el diseño físico, los circuitos de control y el esquema de protección de la red existente.
Para cada aplicación, los ingenieros deben verificar si el modelo seleccionado satisface el nivel de falla, los requisitos de aislamiento, las funciones de conmutación y las condiciones ambientales del proyecto.
Los ingenieros eléctricos deben evaluar más que el voltaje nominal al comparar disyuntores de alto voltaje. La capacidad de corte, la corriente continua, los niveles de resistencia del aislamiento, los tiempos de funcionamiento, la resistencia mecánica y los requisitos de control influyen en la idoneidad.
| Parámetro técnico | Información del producto Huixing | Por qué es importante |
|---|---|---|
| Rango de tensión nominal | 40,5–245 kilovoltios | Debe coincidir con la clase de voltaje del sistema y los requisitos de coordinación de aislamiento. |
| Rango de corriente nominal | 1.600–4.000 A, según el modelo | Determina la capacidad de transporte de corriente continua especificada. |
| Corriente nominal de corte en cortocircuito | 25–63 kA, según el modelo | Debe ser suficiente para la posible corriente de cortocircuito en el lugar de instalación. |
| Frecuencia nominal | 50/60Hz | Debe corresponder a la frecuencia del sistema eléctrico. |
| Tensión soportada a frecuencia industrial | Dependiente del modelo; Los valores publicados incluyen 140 kV y niveles superiores. | Admite la evaluación del rendimiento del aislamiento en condiciones de prueba específicas. |
| Tensión soportada al impulso del rayo | Dependiente del modelo; Los valores publicados oscilan entre 325 kV y 1.050 kV. | Indica la capacidad especificada del sistema de aislamiento para soportar sobretensiones impulsivas. |
| Resistencia mecánica | 6.000 ciclos operativos enumerados | Ayuda a evaluar la vida operativa mecánica en las condiciones de prueba definidas. |
| Horario de apertura | 30 ms o menos, según lo publicado | Afecta la protección y el rendimiento de conmutación dentro de la secuencia de interrupción completa. |
| tiempo de descanso | 60 ms o menos, según lo publicado | Indica el tiempo necesario para interrumpir la corriente en las condiciones especificadas. |
| Normas aplicables | Se enumeran GB/T 1984 e IEC 62271-100. | Proporciona una base para revisar las pruebas de productos y los requisitos de cumplimiento. |
Nota de selección importante:Los valores anteriores resumen la página del producto y no son un programa completo de calificación modelo por modelo. Las clasificaciones individuales varían según la clase de voltaje y la configuración. Los compradores deben solicitar la hoja de datos técnicos más reciente y confirmar todos los valores requeridos para el modelo exacto antes de aprobar una compra.
La elección de un disyuntor de alto voltaje requiere coordinación entre el equipo de diseño eléctrico, el proveedor de equipos, el contratista del proyecto y la empresa operadora. La siguiente lista de verificación proporciona un punto de partida práctico.
Huixing ofrece configuraciones de productos para diferentes requisitos de voltaje y corriente, con personalización disponible para ciertas condiciones del proyecto. Los ingenieros deben presentar las especificaciones de la red y los requisitos del proyecto para garantizar que el disyuntor propuesto coincida con la aplicación real.
Incluso un disyuntor bien diseñado requiere un programa de inspección y mantenimiento adecuado. La frecuencia y el alcance del mantenimiento deben seguir las instrucciones del fabricante, las regulaciones aplicables, el historial operativo y la evaluación de riesgos del sitio.
Las actividades de mantenimiento importantes pueden incluir:
SF₆ es un potente gas de efecto invernadero. El manejo del gas, la prevención de fugas, la recuperación y la eliminación deben seguir las regulaciones ambientales aplicables y los procedimientos del fabricante. Cualquier mantenimiento que involucre equipos de alto voltaje o gas presurizado debe ser realizado por personal calificado utilizando procedimientos de seguridad aprobados.
Una estrategia de mantenimiento proactivo ayuda a identificar problemas en desarrollo antes de que afecten la disponibilidad del equipo y respalda una planificación del ciclo de vida más predecible.
Su función principal es conmutar circuitos eléctricos e interrumpir corrientes de falla cuando lo requiera el sistema de protección. Ayuda a aislar fallas y proteger los equipos conectados de las consecuencias de condiciones eléctricas anormales.
Huixing enumera opciones de voltaje nominal de 40,5 kV a 245 kV para su cartera de disyuntores de gas SF₆ de tanque muerto. Las clasificaciones exactas y los parámetros técnicos asociados dependen del modelo seleccionado.
SF₆ tiene fuertes propiedades dieléctricas y de extinción de arco, lo que lo hace adecuado para ciertos diseños de interrupción de alto voltaje. Debido a que también es un potente gas de efecto invernadero, es importante un sellado eficaz, un control de fugas, una recuperación y una manipulación responsable.
La corriente nominal se refiere a la corriente que el disyuntor está diseñado para transportar continuamente en condiciones específicas. La corriente nominal de corte de cortocircuito se refiere al nivel de corriente de falla que está diseñado para interrumpir en condiciones de prueba definidas. Ambas clasificaciones deben cumplir con los requisitos del sistema.
Utilice la posible corriente de cortocircuito calculada para el punto de instalación, luego verifique la clasificación requerida y las condiciones aplicables del sistema con el equipo de diseño eléctrico. La capacidad de corte seleccionada debe ser adecuada para el nivel de falla de la red y las tareas de conmutación especificadas.
Huixing indica que está disponible una producción personalizada para ciertos requisitos de ingeniería, incluidos parámetros eléctricos especiales y condiciones ambientales desafiantes. Proporcione el voltaje, la corriente, la capacidad de corte, las condiciones del sitio y la documentación del proyecto requeridos para confirmar la viabilidad.
La página de productos de Huixing enumera GB/T 1984 e IEC 62271-100. Los compradores deben confirmar la edición aplicable, la documentación de prueba de tipo requerida, las regulaciones locales y cualquier estándar adicional específico del proyecto antes de realizar un pedido.
Un disyuntor de alto voltaje es un componente crítico en los sistemas de transmisión y distribución de energía, ya que respalda las operaciones de conmutación normales y la rápida interrupción de fallas. Al seleccionar el equipo, los ingenieros deben evaluar la tensión nominal, la corriente continua, la capacidad de corte en cortocircuito, los niveles de resistencia del aislamiento, el rendimiento operativo, las condiciones ambientales y los requisitos de mantenimiento como un conjunto integrado de criterios. La cartera de disyuntores de gas SF₆ con tanque muerto de Huixing, que cubre clases de voltaje de 40,5 a 245 kV e incorpora tecnología de extinción de arco dual, ofrece opciones para subestaciones exteriores, sistemas de energía industrial, conexiones de energía renovable y proyectos de redes de transmisión. Para identificar la configuración adecuada para su aplicación, explore las soluciones de disyuntores de alto voltaje de Huixing ycontáctanospara analizar sus especificaciones técnicas, solicitar documentación específica del modelo y obtener una cotización adaptada a su proyecto de energía.
