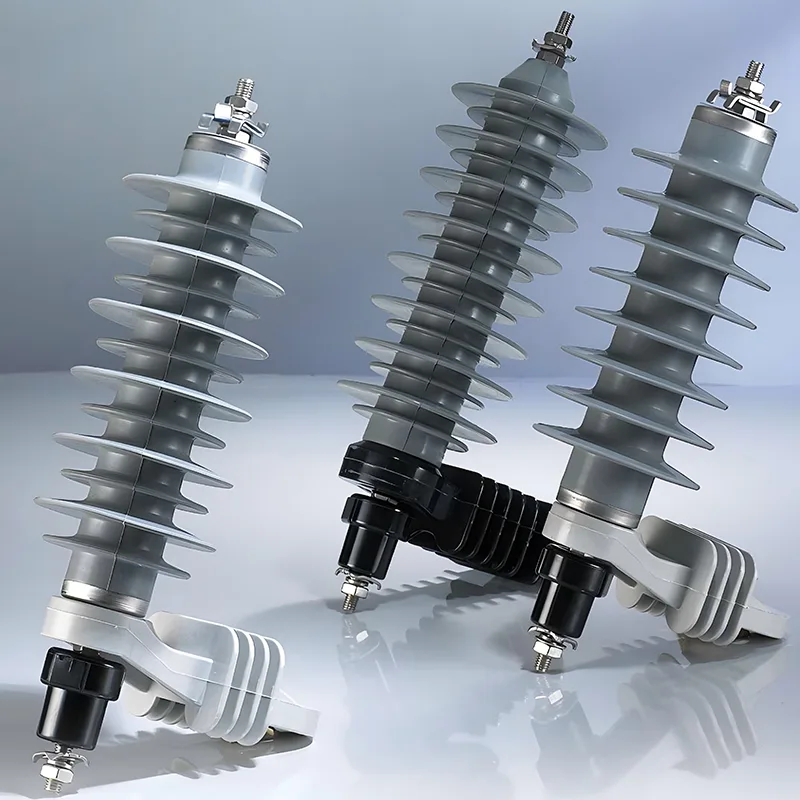

HuixingsuministrosDescargadores de sobretensiones de media tensiónDiseñado para sistemas de distribución de energía de 10 a 35 kV, ayuda a proteger transformadores, aparamenta, terminaciones de cables, líneas aéreas y equipos de subestaciones contra sobretensiones transitorias dañinas. Con un diseño de óxido de zinc sin espacios, estos descargadores brindan una rápida supresión de sobretensiones, un rendimiento confiable en exteriores y requisitos de mantenimiento reducidos para aplicaciones industriales y de servicios públicos exigentes.
Las redes de distribución de media tensión se enfrentan a sobretensiones transitorias provocadas por rayos y operaciones de conmutación. Si estas sobretensiones no se controlan, pueden dañar el aislamiento, dañar los equipos eléctricos, interrumpir el suministro de energía y aumentar los costos de mantenimiento. Los supresores de sobretensiones de media tensión proporcionan una ruta dedicada para la sobretensión mientras mantienen una alta resistencia durante condiciones normales de funcionamiento. Huixing ofrece soluciones para redes de 10 a 35 kV, utilizando tecnología de óxido de zinc sin espacios y carcasas de porcelana o compuesto de caucho de silicona. Su aplicación cubre líneas aéreas de distribución, transformadores, aparamenta, subestaciones, transiciones de cables y equipos de distribución exterior. Seleccionar el voltaje nominal, MCOV, capacidad de descarga, ubicación de instalación y diseño ambiental correctos es esencial para una protección confiable contra sobretensiones.
Tabla de contenido
- ¿Qué son los supresores de sobretensiones de media tensión?
- ¿Cómo funcionan los supresores de sobretensiones de media tensión?
- ¿Dónde se utilizan los supresores de sobretensiones de media tensión?
- ¿Cuáles son las ventajas clave de rendimiento?
- ¿Cómo se debe seleccionar el descargador de sobretensiones adecuado?
- Comprensión de las especificaciones técnicas
- Consideraciones de instalación y mantenimiento
- Preguntas frecuentes
- Conclusión
¿Qué son los supresores de sobretensiones de media tensión?
Los supresores de sobretensiones de media tensión son dispositivos eléctricos de protección instalados en redes de distribución de media tensión para limitar las sobretensiones transitorias. Son particularmente importantes en sistemas de 10 a 35 kV, donde los impulsos de rayos y los eventos de conmutación pueden generar niveles de voltaje significativamente por encima de las condiciones normales de operación.
El propósito básico de un descargador de sobretensiones es evitar que un voltaje transitorio excesivo llegue a equipos eléctricos sensibles. Bajo voltaje normal del sistema, el descargador sigue siendo altamente resistivo y solo permite una pequeña corriente de fuga. Cuando se produce una sobretensión, sus elementos no lineales de óxido de zinc reducen rápidamente su resistencia y conducen la sobrecorriente hacia tierra.
Este principio de funcionamiento permite que el descargador actúe como una barrera protectora entre la red eléctrica y equipos valiosos. Una protección coordinada adecuadamente puede ayudar a reducir el estrés del aislamiento, las fallas del equipo, las interrupciones no planificadas y los costos de mantenimiento asociados.
¿Cómo funcionan los supresores de sobretensiones de media tensión?
Los descargadores sin espacios modernos suelen utilizar tecnología de varistores de óxido metálico basada en óxido de zinc. Las características eléctricas no lineales del óxido de zinc permiten que el dispositivo responda de manera diferente según el voltaje aplicado.
- Funcionamiento normal:El descargador opera al voltaje normal del sistema mientras mantiene una corriente de fuga muy baja.
- Ocurrencia de sobretensión:La caída de un rayo o una operación de conmutación produce una sobretensión transitoria rápida.
- Conducción rápida:Los elementos de óxido de zinc se vuelven altamente conductores a medida que aumenta el voltaje.
- Descarga de energía:El exceso de sobretensión se desvía de forma segura a través de la ruta de conexión a tierra del pararrayos.
- Recuperación de voltaje:Después de que desaparece el transitorio, el descargador vuelve a su estado operativo de alta resistencia.
La ausencia de un espacio en serie convencional también elimina ciertos problemas de aislamiento y envejecimiento relacionados con el espacio. Esto hace que la configuración sin espacios sea especialmente adecuada para la protección continua en sistemas de distribución modernos.
¿Dónde se utilizan los supresores de sobretensiones de media tensión?
La protección contra sobretensiones de media tensión se puede implementar en múltiples puntos a lo largo de una red de distribución. La ubicación correcta depende de la configuración de la red, el nivel de aislamiento del equipo, la exposición a los rayos y las condiciones transitorias esperadas.
Líneas aéreas de distribución
Los descargadores se pueden instalar en líneas troncales, ramales y esquinas de líneas de redes aéreas de 10 a 35 kV. Estos lugares están particularmente expuestos a la actividad de los rayos y a las condiciones atmosféricas. La protección contra sobretensiones ayuda a limitar la tensión transitoria en el aislamiento de la línea y los equipos conectados.
Transformadores de distribución y aparamenta
La instalación de descargadores cerca de transformadores de media tensión, aparamenta y otros equipos críticos ayuda a evitar que una sobretensión excesiva llegue a sus sistemas de aislamiento. Esto es especialmente importante cuando los equipos costosos representan una parte importante de la inversión en la red.
Subestaciones
Las aplicaciones de subestaciones pueden incluir secciones de barras colectoras, circuitos de transformadores de instrumentos, equipos de compensación de potencia reactiva y otras instalaciones de media tensión. La protección coordinada contra sobretensiones ayuda a mejorar la estrategia general de protección del aislamiento.
Transiciones de cable a techo
Los lugares donde los cables subterráneos se conectan con las líneas aéreas pueden experimentar diferentes condiciones transitorias. Se pueden colocar descargadores de sobretensiones en estos puntos de transición para reducir la tensión de voltaje transferida a los sistemas de cables y equipos conectados.
Equipos de distribución al aire libre
Los equipos eléctricos para exteriores deben resistir la humedad, la contaminación, las variaciones de temperatura y otras tensiones ambientales. Las carcasas de los pararrayos fabricadas con compuestos de caucho de silicona o porcelana adecuados pueden proporcionar la protección mecánica y ambiental necesaria para el despliegue en exteriores.
¿Cuáles son las ventajas clave de rendimiento?
Un pararrayos diseñado adecuadamente debería proporcionar más que una desviación básica de sobretensiones. Su construcción, características eléctricas, resistencia ambiental y requisitos de mantenimiento afectan el rendimiento a largo plazo.
- Respuesta transitoria rápida:La tecnología de óxido de zinc permite una respuesta rápida a condiciones de voltaje anormales.
- Descarga de energía efectiva:El pararrayos desvía la sobretensión excesiva lejos del equipo protegido.
- Bajas fugas durante el funcionamiento normal:Las características no lineales mantienen una alta resistencia bajo el voltaje normal del sistema.
- Resistencia a la intemperie:Los materiales de carcasa adecuados ayudan al descargador a resistir la humedad y la contaminación exteriores.
- Bajos requisitos de mantenimiento:La estructura relativamente simple y sin espacios permite una inspección visual de rutina en lugar de un complejo mantenimiento diario.
- Aplicación flexible:Diferentes configuraciones de tensión nominal pueden admitir una amplia gama de redes de media tensión.
- Protección mejorada del equipo:La limitación de sobretensiones ayuda a reducir la tensión eléctrica en transformadores, aparamenta, cables y sistemas de aislamiento.
¿Cómo se debe seleccionar el descargador de sobretensiones adecuado?
La elección de un descargador debe basarse en las condiciones eléctricas y ambientales reales y no únicamente en la tensión nominal. Los ingenieros y equipos de compras deben revisar varios parámetros antes de seleccionar un modelo.
- Tensión del sistema:Confirmar la tensión nominal y máxima de funcionamiento de la red.
- MCOV:Seleccione un voltaje de funcionamiento continuo máximo apropiado para el sistema y la disposición de conexión a tierra.
- Exposición a sobretensiones:Considere la actividad de rayos, la exposición de líneas aéreas, eventos de conmutación y configuración de red.
- Capacidad de descarga:Verifique las características del impulso del rayo y del impulso de conmutación con respecto a la aplicación esperada.
- Material de la carcasa:Considere compuesto de caucho de silicona o porcelana según los requisitos mecánicos y ambientales.
- Entorno de instalación:Evaluar la humedad, la contaminación, la altitud, la temperatura y la exposición al aire libre.
- Coordinación con equipos:Asegúrese de que las características protectoras del descargador estén coordinadas con los niveles de aislamiento de los equipos aguas abajo.
Para proyectos de adquisiciones, también es útil confirmar los dibujos técnicos, las normas aplicables, los requisitos de inspección, el embalaje, las condiciones de entrega y las capacidades de personalización con elfabricante de equipos electricosantes de realizar un pedido.
Comprensión de las especificaciones técnicas
Las especificaciones técnicas proporcionan la información necesaria para hacer coincidir un descargador con una red de media tensión particular. La gama de productos de Huixing incluye modelos YH5W que cubren diferentes niveles de tensión nominal, con sus correspondientes parámetros MCOV y de corriente de impulso.
| Tipo de MOA | Tensión nominal (kV) | MCOV (kV) | Corriente pronunciada de 1/10 μs (kA) | Corriente del rayo 8/20 μs (kA) | Corriente de conmutación de 30/60 μs (kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
La gama completa de productos se extiende a niveles de voltaje adicionales, incluidos los modelos de 36 kV, 39 kV, 42 kV, 45 kV, 48 kV, 51 kV, 54 kV, 60 kV, 66 kV y 69 kV. La configuración adecuada siempre debe determinarse a partir de los requisitos reales del sistema y las especificaciones de ingeniería.
Consideraciones de instalación y mantenimiento
Incluso un descargador técnicamente capaz requiere una instalación adecuada para lograr una protección eficaz. La conexión entre el pararrayos, el equipo protegido y el sistema de puesta a tierra debe diseñarse para minimizar la longitud e impedancia innecesarias de los cables durante un evento transitorio rápido.
El mantenimiento de rutina debe incluir inspección visual y verificación del estado de la instalación. Se debe prestar especial atención a:
- Estado de la vivienda y signos de daños mecánicos.
- Integridad de conexión y puesta a tierra.
- Evidencia de contaminación o exposición ambiental anormal.
- Signos de sobrecalentamiento o actividad de descarga anormal.
- Compatibilidad entre la clasificación del pararrayos y la tensión real del sistema.
Para instalaciones al aire libre, se deben considerar las condiciones ambientales durante toda la vida útil del producto. Los procedimientos correctos de instalación, conexión a tierra, inspección y reemplazo son partes esenciales de una estrategia eficaz de protección contra sobretensiones.
Preguntas frecuentes
¿Para qué sistemas de tensión están diseñados los supresores de sobretensiones de media tensión?
Huixing proporciona descargadores de sobretensiones de media tensión para aplicaciones de distribución de energía de 10 a 35 kV, con múltiples configuraciones YH5W disponibles para diferentes requisitos eléctricos.
¿Cuál es la función principal de un descargador de sobretensiones?
Un descargador de sobretensiones limita las sobretensiones transitorias causadas por eventos como rayos y operaciones de conmutación. Desvía el exceso de energía a través de una ruta de descarga controlada para ayudar a proteger el equipo eléctrico y el aislamiento.
¿Por qué se utiliza óxido de zinc en los descargadores de sobretensiones modernos?
El óxido de zinc tiene características de voltaje-corriente fuertemente no lineales. Puede mantener una resistencia relativamente alta durante el funcionamiento normal y al mismo tiempo volverse altamente conductivo durante un evento de sobretensión, lo que permite una rápida limitación de sobretensiones sin depender de una separación en serie tradicional.
¿Dónde se debe instalar un descargador de sobretensiones de media tensión?
Las ubicaciones típicas incluyen líneas aéreas de distribución, terminales de transformadores, aparamenta, subestaciones, transiciones de cables a líneas aéreas y equipos de distribución exteriores. El punto de instalación final debe determinarse según el diseño de protección del sistema.
¿Qué deben comprobar los compradores antes de realizar el pedido?
Los compradores deben verificar el voltaje del sistema, MCOV, requisitos de corriente de impulso, disposición de puesta a tierra, material de la carcasa, condiciones ambientales, normas técnicas aplicables, dimensiones de instalación, requisitos de inspección y documentación específica del proyecto.
Conclusión
Los supresores de sobretensiones de media tensión desempeñan un papel importante en la protección de la infraestructura de distribución de 10 a 35 kV contra sobretensiones transitorias provocadas por rayos y operaciones de conmutación. La tecnología de óxido de zinc sin espacios, la selección adecuada de MCOV, los materiales de carcasa adecuados y la instalación correcta pueden trabajar en conjunto para mejorar la protección del equipo y la confiabilidad de la red. Huixing proporciona múltiples configuraciones de descargadores para líneas de distribución, subestaciones, transformadores, aparamenta, conexiones de cables y equipos eléctricos para exteriores. Si está planeando un nuevo proyecto de distribución o reemplazando el equipo de protección contra sobretensiones existente,contáctanospara analizar su nivel de voltaje, requisitos técnicos, entorno de aplicación y necesidades de adquisición personalizadas con el equipo de Huixing.
