Resumen del artículo: A disyuntor de alto voltajees un dispositivo de protección crítico utilizado para controlar circuitos eléctricos e interrumpir corrientes de falla peligrosas en sistemas de transmisión y distribución.Huixingproporciona disyuntores de gas SF₆ de tanque muerto diseñados para subestaciones exteriores, que cubren voltajes nominales de 40,5 kV a 245 kV, corrientes nominales de 1600 A a 4000 A y corrientes de corte de cortocircuito de 25 kA a 63 kA. Este artículo explica su principio de funcionamiento, características técnicas, escenarios de aplicación, criterios de selección y parámetros clave de rendimiento.
Tabla de contenido
- ¿Qué es un disyuntor de alto voltaje?
- ¿Por qué es importante para la protección del sistema eléctrico?
- ¿Cómo funciona el disyuntor?
- ¿Qué características técnicas deberían considerar los ingenieros?
- ¿Dónde se utilizan los disyuntores de alto voltaje?
- Parámetros técnicos clave
- ¿Cómo se debe seleccionar el modelo correcto?
- Preguntas frecuentes
- Obtenga una solución de disyuntor de alto voltaje
¿Qué es un disyuntor de alto voltaje?
Un disyuntor de alto voltaje es un dispositivo de conmutación y protección diseñado para controlar circuitos eléctricos en condiciones normales de funcionamiento e interrumpir rápidamente la corriente cuando ocurre una falla. A diferencia de los equipos de protección de bajo voltaje ordinarios, los disyuntores de alto voltaje deben manejar de manera segura energía eléctrica, tensiones de aislamiento y corrientes de cortocircuito sustancialmente mayores.

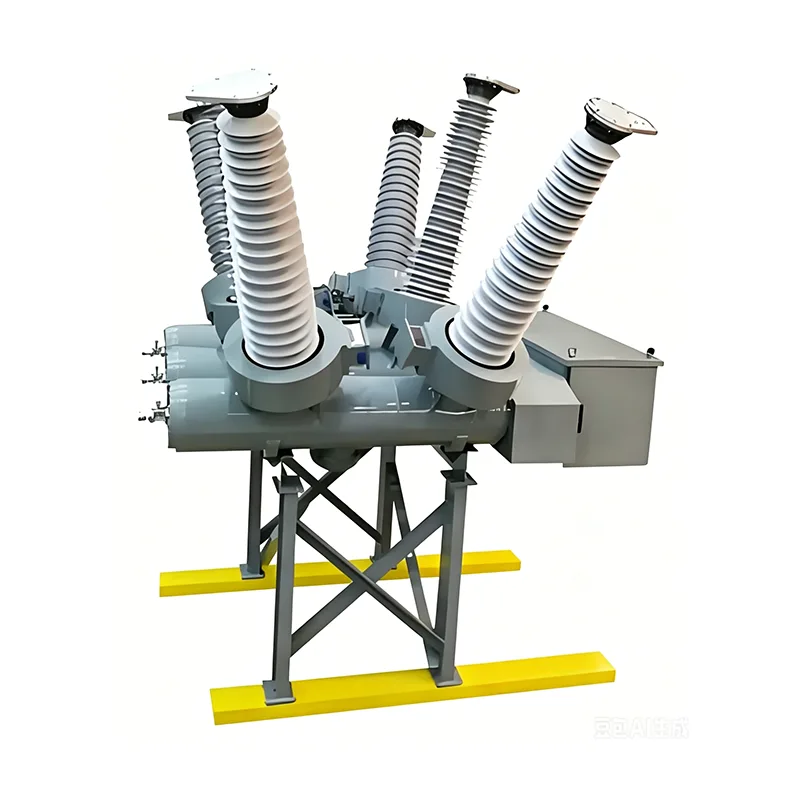

Para subestaciones exteriores y proyectos de transmisión de energía, los disyuntores de gas SF₆ de tanque muerto se utilizan ampliamente porque combinan aislamiento eléctrico, capacidad de extinción de arco, rendimiento de conmutación mecánica y adaptabilidad ambiental exterior en un sistema de ingeniería.
Según las especificaciones de producto publicadas por Huixing, su diseño de tanque muerto cubre voltajes máximos nominales de 40,5 kV a 245 kV, corrientes nominales de 1600 A a 4000 A y corrientes nominales de corte en cortocircuito de 25 kA a 63 kA. El producto está diseñado según los requisitos GB/T 1984 e IEC 62271-100.
¿Por qué es importante para la protección del sistema eléctrico?
Las redes de transmisión y distribución de energía deben continuar funcionando de manera confiable a pesar de los cambios en las cargas, los eventos de conmutación, las condiciones ambientales y las fallas eléctricas inesperadas. Cuando se produce un cortocircuito, la corriente resultante puede aumentar rápidamente y provocar graves tensiones térmicas y electrodinámicas en transformadores, barras colectoras, cables, generadores y otros equipos.
Un disyuntor de alto voltaje seleccionado adecuadamente ayuda a aislar la sección afectada antes de que la falla cause daños más amplios al sistema. Sus principales funciones incluyen:
- Circuitos de apertura y cierre durante el funcionamiento normal.
- Interrupción de corrientes de cortocircuito y falla.
- Aislar secciones defectuosas de una red eléctrica.
- Soporte de protección de relés y sistemas de conmutación automatizados.
- Mantener el aislamiento dieléctrico requerido después de la interrupción.
- Proporciona un rendimiento de conmutación confiable durante ciclos operativos repetidos.
Por esta razón, la selección del interruptor debe basarse no sólo en las clasificaciones de voltaje y corriente sino también en la capacidad de corte, el nivel de aislamiento, la secuencia de operación, la resistencia mecánica, las condiciones ambientales y los requisitos específicos del proyecto.
¿Cómo funciona el disyuntor?
El proceso operativo básico consta de tres etapas: detectar o recibir un comando de disparo, separar mecánicamente los contactos y extinguir el arco eléctrico generado durante la separación de los contactos.
En un interruptor de gas SF₆, el gas proporciona funciones de aislamiento y extinción de arco. Cuando los contactos se separan durante la interrupción de una falla, se forma un arco eléctrico entre ellos. El interruptor utiliza un mecanismo de flujo de gas diseñado para enfriar y desionizar el arco para que la corriente pueda interrumpirse de manera segura.
Tecnología de extinción de arco dual
El producto de Huixing combina principios de extinción de arco de tipo soplador y autoenergía. En condiciones de alta corriente de cortocircuito, el calor generado por el arco contribuye a la rápida expansión del gas SF₆, creando un flujo de gas de alta velocidad para la extinción del arco. En condiciones de corriente de cortocircuito más baja, la compresión mecánica produce un flujo de gas direccional de alta presión para enfriar el arco y reducir la posibilidad de reencendido.
Este principio de funcionamiento dual permite que el interruptor aborde diferentes condiciones de corriente de falla mientras mantiene un rendimiento de interrupción controlado.
¿Qué características técnicas deberían considerar los ingenieros?
Al evaluar un disyuntor de alto voltaje, los ingenieros normalmente necesitan examinar juntas las características eléctricas, mecánicas, ambientales y relacionadas con el mantenimiento.
1. Amplia cobertura de voltaje y corriente
El rango publicado de Huixing se extiende desde 40,5 kV a 245 kV en voltaje máximo nominal y desde 1600 A a 4000 A en corriente nominal. Esta gama permite que el equipo sirva para diferentes aplicaciones de subestaciones y transmisión en exteriores.
2. Alta capacidad de interrupción de cortocircuitos
El rango de corriente de corte de cortocircuito publicado alcanza de 25 kA a 63 kA. El poder de corte requerido siempre debe adaptarse a la posible corriente de defecto de la instalación.
3. Rendimiento de conmutación rápido
Según las especificaciones publicadas, el tiempo de ruptura es ≤60 ms, el tiempo de apertura es ≤30 ms y el tiempo de cierre es ≤100 ms. Estas características son importantes cuando se requiere un rápido aislamiento de fallas y protección coordinada.
4. Resistencia mecánica
La vida mecánica especificada es de 6.000 operaciones. La resistencia mecánica es particularmente relevante para las subestaciones donde la frecuencia de conmutación y la confiabilidad operativa a largo plazo son consideraciones de compra importantes.
5. Adaptabilidad ambiental
Los equipos eléctricos para exteriores pueden encontrar alta humedad, altitud elevada, ambientes corrosivos, variaciones de temperatura y otras condiciones específicas del sitio. Huixing afirma que la producción personalizada puede adaptarse a entornos operativos y requisitos técnicos especiales.
¿Dónde se utilizan los disyuntores de alto voltaje?
Los disyuntores de alto voltaje son componentes esenciales en subestaciones y sistemas de transmisión de energía. La configuración adecuada depende del voltaje del sistema, el nivel de falla, el entorno de instalación, los requisitos de conmutación y la arquitectura de la red.
| Solicitud | Requisito típico | Función de interruptor |
|---|---|---|
| Subestaciones exteriores | Alto aislamiento y resistencia ambiental. | Conmutación de carga e interrupción de fallas. |
| Ampliación de la Distribución Urbana | Protección de red confiable | Aísla circuitos defectuosos |
| Parques Industriales | Suministro de energía industrial estable | Controla y protege alimentadores de alto voltaje. |
| Plantas de energías renovables | Conexión y protección de red. | Conmutación y aislamiento de fallas. |
| Líneas de Transmisión | Alta capacidad de interrupción por cortocircuito | Protege las redes de transmisión durante fallas. |
| Proyectos de modernización de subestaciones | Compatibilidad con la infraestructura existente | Moderniza las funciones de conmutación y protección. |
Estas aplicaciones demuestran por qué los disyuntores deben considerarse parte de un sistema de protección completo en lugar de componentes de conmutación aislados.
Parámetros técnicos clave
Las especificaciones técnicas proporcionan una base objetiva para la selección del modelo. Las siguientes figuras resumen los parámetros importantes publicados para la serie de disyuntores SF₆ con tanque muerto de Huixing.
| Parámetro | Especificación publicada |
|---|---|
| Tensión máxima nominal | 40,5 kV-245 kV |
| Corriente nominal | 1600A–4000A |
| Frecuencia nominal | 50/60Hz |
| Corriente de ruptura de cortocircuito | 25kA–63kA |
| tiempo de descanso | ≤60 ms |
| Hora de apertura | ≤30ms |
| Hora de cierre | ≤100 ms |
| Vida mecánica | 6.000 operaciones |
| Descarga parcial | 10 piezas |
| Tasa de fuga anual de SF₆ | ≤0,5% especificado en los parámetros del producto |
| Normas aplicables | GB/T 1984, IEC 62271-100 |
Para proyectos de ingeniería, la especificación final debe confirmarse con la hoja de datos técnicos completa, las condiciones del sitio, los códigos de red aplicables y los cálculos de protección específicos del proyecto.
¿Cómo se debe seleccionar el modelo correcto?
Seleccionar un disyuntor de alto voltaje requiere algo más que igualar el voltaje nominal del sistema. Una evaluación sistemática puede reducir los problemas de compatibilidad durante la instalación y la puesta en servicio.
- Confirme el voltaje del sistema:Seleccione un voltaje nominal apropiado para la red real y los requisitos de aislamiento.
- Calcule la clasificación actual requerida:Considere la corriente de carga continua, la expansión esperada y las condiciones de operación.
- Determinar la corriente de falla:La corriente nominal de corte de cortocircuito debe ser suficiente para el posible nivel de fallo calculado.
- Verifique los requisitos de aislamiento:Revise la tensión soportada de frecuencia industrial, la tensión soportada de impulso de rayo y la distancia de fuga.
- Evaluar la secuencia operativa:Confirme que el interruptor admita la secuencia de apertura, cierre y recierre requerida.
- Revisar las condiciones ambientales:Considere la altitud, la humedad, la temperatura, la contaminación y la corrosión en el sitio de instalación.
- Consultar requisitos de control:Confirme el voltaje del circuito de control, el voltaje del motor, los requisitos del calentador y la compatibilidad de la interfaz.
- Verificar los estándares aplicables:Asegurar que el equipo seleccionado cumpla con los estándares y especificaciones técnicas requeridas por el proyecto.
Para proyectos con condiciones ambientales o eléctricas inusuales, la ingeniería personalizada puede resultar valiosa. Huixing afirma que admite la producción personalizada para requisitos como gran altitud, alta humedad, ambientes corrosivos, niveles de voltaje especiales y parámetros de ruptura específicos.
Preguntas frecuentes
¿Cuál es el propósito principal de un disyuntor de alto voltaje?
Su objetivo principal es controlar circuitos de alto voltaje durante el funcionamiento normal e interrumpir corrientes anormales, particularmente corrientes de cortocircuito, para ayudar a proteger los equipos eléctricos y mantener la seguridad del sistema.
¿Qué rango de voltaje cubre el disyuntor de Huixing?
Los parámetros del producto publicados cubren voltajes máximos nominales de 40,5 kV a 245 kV, con diferentes configuraciones disponibles en toda la gama.
¿Por qué se utiliza SF₆ en este tipo de disyuntor?
SF₆ tiene fuertes características de aislamiento eléctrico y extinción de arco, lo que le permite realizar funciones tanto de aislamiento como de interrupción dentro del diseño del interruptor.
¿Cuál es la diferencia entre la extinción del arco inflado y la autoenergía?
El enfriamiento del arco con energía propia utiliza la energía asociada con el arco para generar un flujo de gas, mientras que la tecnología de soplador comprime mecánicamente el gas para crear un flujo direccional de alta presión. El diseño referenciado combina ambos principios para diferentes condiciones de cortocircuito.
¿Se puede personalizar el disyuntor para condiciones especiales de instalación?
Sí. Huixing afirma que su producción se puede personalizar para condiciones como gran altitud, alta humedad, ambientes corrosivos, niveles de voltaje especiales y requisitos de corte específicos.
Obtenga una solución de disyuntor de alto voltaje
Elegir el equipo de conmutación de alto voltaje adecuado es una decisión de ingeniería que debe estar respaldada por parámetros eléctricos, requisitos ambientales, cálculos de protección y condiciones de instalación precisos. Huixing proporciona disyuntores de gas SF₆ de tanque muerto para subestaciones exteriores y aplicaciones de transmisión, con tensiones nominales publicadas de 40,5 kV a 245 kV y opciones personalizadas para diferentes requisitos del proyecto. Si está planificando una nueva subestación, un proyecto de transmisión, una conexión a la red de energía renovable o una modernización de equipos,contáctanospara discutir sus requisitos de voltaje, corriente, capacidad de corte, ambientales y de configuración y solicitar una solución técnica adecuada.
