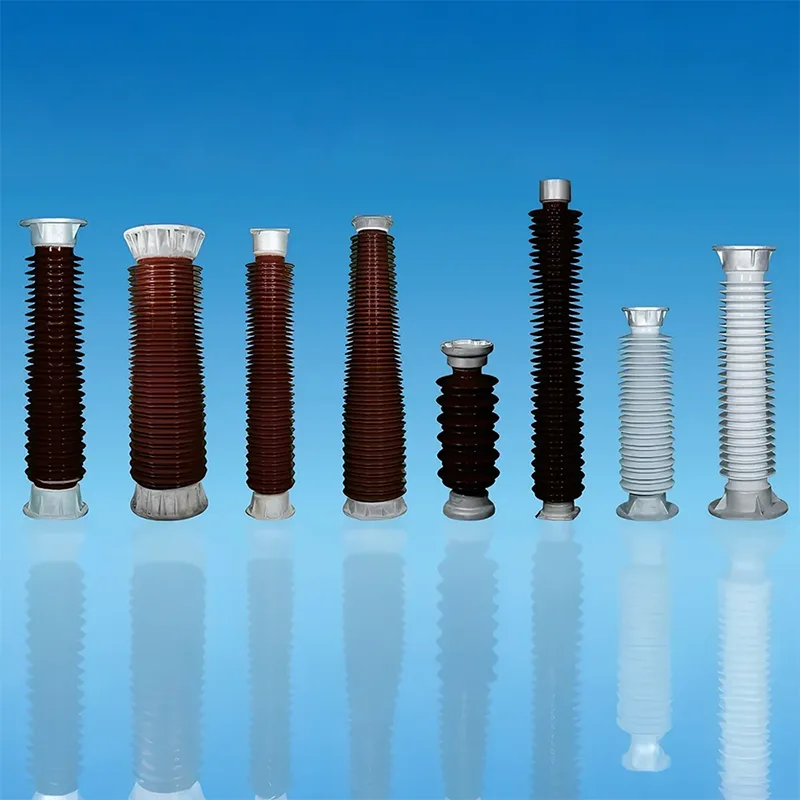

HuixingproporcionaSoluciones aislantes de alto voltaje.Diseñado para aislamiento eléctrico confiable y soporte mecánico en sistemas de transmisión y distribución. Con aplicaciones de voltaje que cubren de 45 kV a 220 kV para su gama de productos destacados, estos aisladores ayudan a proteger líneas aéreas, subestaciones, instalaciones de energía renovable y redes de energía industrial contra tensiones eléctricas y ambientales.
Un aislador de alto voltaje es un componente esencial de la infraestructura eléctrica moderna. Separa los conductores energizados de las estructuras conectadas a tierra, soporta equipos eléctricos y ayuda a prevenir fugas de corriente y descargas disruptivas. Elegir el aislador adecuado requiere más que igualar una clasificación de voltaje: los ingenieros también deben evaluar el material de aislamiento, la distancia de fuga, la resistencia mecánica, la gravedad de la contaminación, la temperatura, las dimensiones de montaje y los estándares aplicables. Esta guía explica los principales tipos, aplicaciones, criterios de selección y consideraciones de mantenimiento para sistemas de aislamiento de alto voltaje, lo que ayuda a los desarrolladores de proyectos y a los equipos de adquisiciones a tomar decisiones mejor informadas.
Un aislador de alto voltaje es un componente eléctrico que evita el flujo de corriente no deseado entre conductores energizados y estructuras conectadas a tierra, al mismo tiempo que proporciona el soporte mecánico requerido por la instalación. Se utiliza comúnmente en torres de transmisión, barras colectoras de subestaciones, seccionadores, disyuntores y otros equipos de alto voltaje.
En una red eléctrica, una falla de aislamiento puede provocar descargas eléctricas, daños al equipo, cortes no planificados y riesgos para la seguridad. Un aislador adecuadamente especificado ayuda a mantener los espacios libres eléctricos y a resistir el voltaje de operación, sobretensiones de conmutación, impulsos de rayos y cargas mecánicas.
La gama de productos destacados de Huixing cubre aplicaciones de 45 kV a 220 kV y ofrece múltiples opciones de materiales aislantes. Su selección de equipos de alto voltaje está destinada a transmisión de energía, subestaciones, proyectos de energía renovable y sistemas de distribución industrial.
Para la planificación del proyecto, es importante distinguir la tensión del sistema de la tensión nominal máxima del equipo y el nivel de aislamiento requerido. Estos valores están relacionados pero no son intercambiables. La especificación final debe seguir el diseño eléctrico del proyecto y los requisitos de servicios públicos aplicables.
Los materiales aislantes influyen en el rendimiento eléctrico, el comportamiento mecánico, la resistencia ambiental, el peso y los requisitos de mantenimiento. Tres opciones ampliamente utilizadas son la porcelana, el vidrio y el compuesto de caucho de silicona.
La porcelana ofrece un rendimiento de aislamiento eléctrico establecido, rigidez y resistencia a muchas condiciones de funcionamiento en exteriores. Los aisladores de poste de porcelana se utilizan comúnmente para soportar barras colectoras y equipos eléctricos en subestaciones. Su idoneidad depende de la clasificación eléctrica especificada, la carga mecánica, el diseño de la superficie y el entorno de instalación.
El vidrio se utiliza ampliamente en aplicaciones de transmisión aérea. Sus propiedades eléctricas y características de superficie lo hacen adecuado para diseños específicos de suspensión y aislamiento de líneas. Los ingenieros deben verificar la clasificación mecánica, el rendimiento contra la contaminación y la compatibilidad con el hardware de la línea del aislador de vidrio seleccionado.
Los diseños compuestos generalmente combinan un núcleo portante con una carcasa de polímero aislante. El caucho de silicona puede proporcionar características superficiales hidrófobas útiles y un peso relativamente bajo. Estas propiedades pueden resultar ventajosas en zonas costeras, entornos industriales contaminados e instalaciones donde el manejo del peso es importante.
Ningún material es universalmente mejor. La selección debe considerar la aplicación, la exposición ambiental, los requisitos eléctricos, la carga mecánica, las condiciones de servicio esperadas y la documentación técnica verificada del fabricante.
Los aisladores separan los conductores energizados de las torres de transmisión conectadas a tierra mientras soportan cargas causadas por el peso del conductor, el viento y la posible acumulación de hielo. Las disposiciones de suspensión y tensión se seleccionan según la configuración de la línea, la tensión del conductor y el diseño estructural.
Las subestaciones utilizan postes aisladores para soportar barras colectoras y mantener espacios libres alrededor de seccionadores, disyuntores y otros equipos eléctricos. La resistencia mecánica requerida y la configuración de montaje dependen de la disposición del equipo y las cargas operativas.
Las instalaciones de energía renovable requieren un aislamiento confiable en las conexiones de los transformadores, las barras colectoras de alto voltaje y los puntos de interconexión de la red. La selección del aislador debe tener en cuenta el diseño eléctrico, la exposición al aire libre y las condiciones ambientales del sitio.
Las plantas de fabricación, las operaciones mineras, las instalaciones químicas y otros grandes sitios industriales pueden operar redes de distribución de alto voltaje dedicadas. Un aislamiento adecuado ayuda a mantener una separación segura entre los componentes energizados y las estructuras de soporte conectadas a tierra, particularmente donde hay polvo, humedad o contaminantes corrosivos.
Explore la página de productos de aisladores de alto voltaje de Huixing para obtener información sobre el producto y las especificaciones disponibles.
Estos beneficios dependen de las especificaciones correctas, la calidad de fabricación, las prácticas de instalación y las condiciones de operación. Ningún aislador puede eliminar todos los riesgos de falla eléctrica, por lo que la protección a nivel del sistema y la inspección de rutina siguen siendo esenciales.
Antes de realizar el pedido, los ingenieros deben comparar la clasificación eléctrica con la resistencia mecánica requerida, la distancia de fuga, la altura total, las dimensiones de montaje y el peso. La información del producto de Huixing incluye una tabla de especificaciones de aisladores de poste de porcelana con modelos para varias clases de voltaje, incluidas aplicaciones de sistemas de 110 kV y 220 kV.
| Parámetro | Ejemplo o referencia | Por qué es importante |
|---|---|---|
| Clase de voltaje | Específico del proyecto; los ejemplos incluyen 110kV y 220kV | Establece la aplicación eléctrica requerida y la coordinación del aislamiento. |
| Material aislante | Compuesto de porcelana, vidrio o caucho de silicona | Afecta el diseño mecánico, la idoneidad ambiental y las consideraciones de mantenimiento. |
| Fuerza voladiza | Dependiente del modelo; expresado en kN | Indica la capacidad de carga de flexión especificada de un aislador de poste. |
| Fuerza torsional | Dependiente del modelo; expresado en kN·m | Ayuda a establecer la idoneidad cuando las cargas de torsión son relevantes. |
| Distancia de fuga | Dependiente del modelo; expresado en mm | Soporta el rendimiento requerido de aislamiento de la superficie bajo contaminación y exposición a la humedad. |
| Altura total | Dependiente del modelo; expresado en mm | Determina el espacio libre de instalación y la disposición del equipo. |
| Dimensiones de montaje | Configuraciones de orificios de montaje superior e inferior especificadas | Garantiza la compatibilidad con estructuras de soporte y hardware de conexión. |
| Peso | Dependiente del modelo; expresado en kg | Influye en la planificación del transporte, elevación e instalación. |
Por ejemplo, la tabla de aisladores de postes de porcelana publicada por Huixing enumera el modelo C6-550-3150 para un voltaje de sistema de 110 kV, con una resistencia en voladizo de 6 kN, una resistencia a la torsión de 4 kN·m, una distancia de fuga nominal de 3150 mm y una altura total de 1220 mm. El peso indicado es 57 kg. Estos valores se aplican a ese modelo específico y no deben generalizarse a otros aisladores.
Para aplicaciones de mayor voltaje, la misma tabla de productos también incluye modelos de sistemas de 220 kV con diferentes clasificaciones mecánicas, dimensiones y pesos. Confirme siempre el dibujo actual y la hoja de datos técnicos antes de la adquisición porque el modelo seleccionado y los requisitos del proyecto determinan la configuración final.
Una decisión de compra confiable comienza con los requisitos técnicos del proyecto y no solo con el precio. Utilice la siguiente lista de verificación para comparar productos adecuados.
Al solicitar una cotización, proporcione la clase de voltaje, tipo de instalación, condiciones ambientales, capacidades mecánicas requeridas, cantidad, estándares aplicables y destino de entrega. Esta información ayuda al proveedor a identificar un modelo apropiado y reduce el riesgo de que las especificaciones no coincidan.
Incluso un aislante seleccionado correctamente puede tener un rendimiento inferior si se daña durante el transporte o se instala incorrectamente. Un proceso disciplinado de inspección e instalación ayuda a preservar el rendimiento eléctrico y mecánico previsto.
La frecuencia de las inspecciones debe reflejar la política de mantenimiento de la empresa de servicios públicos, la condición del equipo, la severidad ambiental y el historial operativo. Las instalaciones costeras o altamente contaminantes pueden requerir medidas de inspección y limpieza diferentes a las de los entornos más limpios. Las decisiones de mantenimiento deben basarse en requisitos documentados del sitio en lugar de un cronograma universal.
Su propósito principal es aislar eléctricamente los conductores o componentes energizados de las estructuras puestas a tierra mientras proporciona el soporte mecánico requerido por la instalación. Ayuda a prevenir fugas de corriente y descargas eléctricas cuando se selecciona e instala correctamente.
Los materiales compuestos de porcelana, vidrio y caucho de silicona son opciones comunes. La mejor elección depende de los requisitos de voltaje, cargas mecánicas, niveles de contaminación, exposición a la intemperie, diseño de montaje y consideraciones de mantenimiento.
Huixing describe su gama destacada de aisladores de alto voltaje que cubre aplicaciones de 45 kV a 220 kV. Su tabla publicada de aisladores de postes de porcelana también enumera modelos seleccionados para otras clases de voltaje del sistema. Los compradores deben confirmar el modelo exacto y la calificación requerida para su proyecto.
La distancia de fuga debe determinarse a partir de los requisitos de coordinación de aislamiento aplicables, la gravedad de la contaminación, las condiciones ambientales y las normas pertinentes. No debe seleccionarse únicamente haciendo coincidir el voltaje nominal del sistema.
Solicite la ficha técnica, planos dimensionales aprobados, informes de pruebas aplicables, documentación de inspección, instrucciones de instalación y confirmación de los estándares requeridos. La documentación específica del proyecto ayuda a verificar que el producto seleccionado coincida con el diseño de ingeniería.
Sí, siempre que el diseño seleccionado sea adecuado para la contaminación, la niebla salina, la humedad, la temperatura y la exposición química del sitio. La elección del material, la distancia de fuga, la planificación del mantenimiento y la verificación específica del proyecto son importantes para estos entornos.
Un aislador de alto voltaje es una parte fundamental de una infraestructura eléctrica segura y confiable. Su rendimiento depende de la combinación correcta de clasificaciones eléctricas, resistencia mecánica, distancia de fuga, selección de materiales, idoneidad ambiental y calidad de la instalación. Una revisión técnica exhaustiva antes de la adquisición puede reducir los problemas de compatibilidad, mejorar la planificación del mantenimiento y respaldar la confiabilidad de la red a largo plazo.
Huixing ofrece soluciones de aislamiento de alto voltaje para líneas de transmisión, subestaciones, instalaciones de energía renovable y sistemas de energía industrial. Si está buscando un aislador para una instalación nueva, una actualización de la red o un reemplazo de equipo, revise las especificaciones del producto ycontáctanoscon su clase de voltaje, requisitos mecánicos, entorno operativo y cantidad del proyecto. El equipo de Huixing puede ayudarlo a identificar una configuración adecuada y brindarle la información técnica necesaria para la evaluación de su adquisición.
