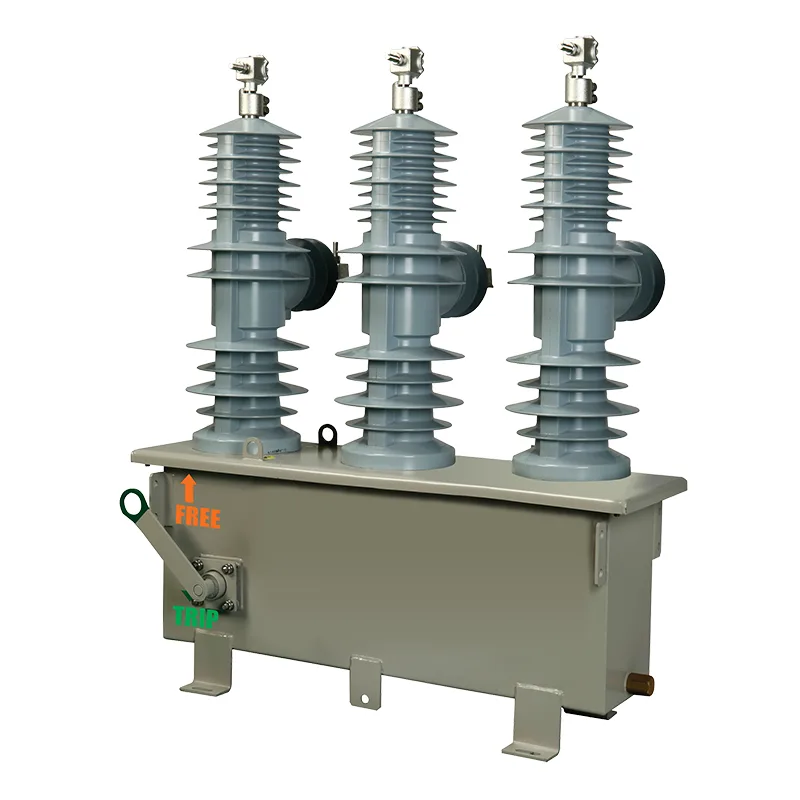

Reconectadores

Los reconectadores son aparamentas automáticas inteligentes que sirven como equipo central para la protección y automatización de los sistemas de distribución de energía modernos. Diseñados para detectar, aislar y restaurar automáticamente fallas en líneas aéreas sin intervención humana, se han convertido en productos populares para mejorar la confiabilidad del suministro de energía, reducir la duración de los cortes y disminuir los costos operativos para las empresas de servicios públicos de energía a nivel mundial. A continuación se presentan sus principales escenarios de aplicación y sus puntos fuertes.

Escenarios de aplicación primaria

Protección para Líneas Troncales y Ramales de Redes de Distribución

Ampliamente aplicados a redes de distribución urbanas, rurales y de bucle de 10 kV, son ideales para la protección seccional de líneas eléctricas de larga distancia. Cuando se combinan con seccionalizadores, pueden aislar con precisión las secciones defectuosas y evitar que los cortes de energía se extiendan a las áreas normales de la red.

Reemplazo del interruptor de salida de la subestación

Pueden reemplazar los disyuntores de alto voltaje convencionales en circuitos de salida de 10 kV de subestaciones de 35 kV y 110 kV. Ya no se necesitan gabinetes de protección de relés, gabinetes de control y fuentes de alimentación de CC separados, lo que permite una operación de subestación completamente desatendida y reduce efectivamente los gastos de construcción y mantenimiento diario.

Instalación en exteriores y entornos hostiles

Admite múltiples métodos de instalación, como montaje en poste y montaje en gabinete de control centralizado, adecuado para instalación en postes de servicios públicos, marcos de acero de subestaciones y otros sitios al aire libre. Los productos trifásicos de tipo cerrado presentan una fuerte resistencia a climas severos y evitan la corrosión del mecanismo interno y el estancamiento de la sujeción.

Aplicaciones de integración de redes inteligentes

Como equipo clave para la construcción de redes inteligentes, realizan monitoreo remoto y recopilación de datos en tiempo real a través de sistemas SCADA. Son aplicables tanto al modo de restablecimiento automático del suministro eléctrico descentralizado como centralizado, y son totalmente compatibles con redes de distribución monofásicas y trifásicas.

Ventajas principales

Los reconectadores poseen cuatro ventajas sobresalientes sobre los equipos de conmutación tradicionales:

Función de control inteligente incorporada

Lo más destacado de los reconectadores es el sistema de control inteligente incorporado. No se requieren dispositivos de protección de relés externos ni fuentes de alimentación operativas independientes. Integra detección de corriente de falla, control de secuencia lógica y funciones ejecutivas. Puede distinguir automáticamente fallas transitorias y fallas permanentes, ejecutar operaciones de conmutación preestablecidas, restablecerse automáticamente después de que desaparecen las fallas transitorias y bloquearse de manera confiable cuando ocurren fallas permanentes.

Confiabilidad del suministro de energía muy mejorada

Las estadísticas muestran que entre el 80% y el 87% de las fallas en las redes de distribución son fallas transitorias causadas por rayos, colisiones de ramas, actividades animales y otros factores. El reconectador puede completar de 3 a 4 reenganches automáticos para restaurar rápidamente el suministro de energía y acortar el tiempo promedio de interrupción. El aislamiento preciso de fallas también evita cortes de energía a gran escala causados ​​por fallas locales.

Instalación económica y bajo mantenimiento

Integra funciones de conmutación, protección y control en una sola unidad, reemplazando los grandes interruptores de alimentador tradicionales, acortando los períodos de construcción, ahorrando espacio de instalación y reduciendo la inversión inicial. Los reconectadores al vacío presentan una larga vida eléctrica y cero riesgos de incendio con bajas necesidades de mantenimiento. Los tipos controlados eléctricamente admiten el ajuste remoto y en sitio de la corriente de disparo, los tiempos de reconexión y otros parámetros.

Gran adaptabilidad y buena compatibilidad del sistema

Disponible en tipos monofásico, trifásico, integrado y dividido, con vacío y dos formas de extinción de arco SF₆ para elegir. Es aplicable a redes de distribución con diferentes modos de puesta a tierra del neutro. Su característica de disparo por falta de fase en tiempo inverso logra una perfecta coordinación con fusibles, disyuntores y otros equipos de potencia.
