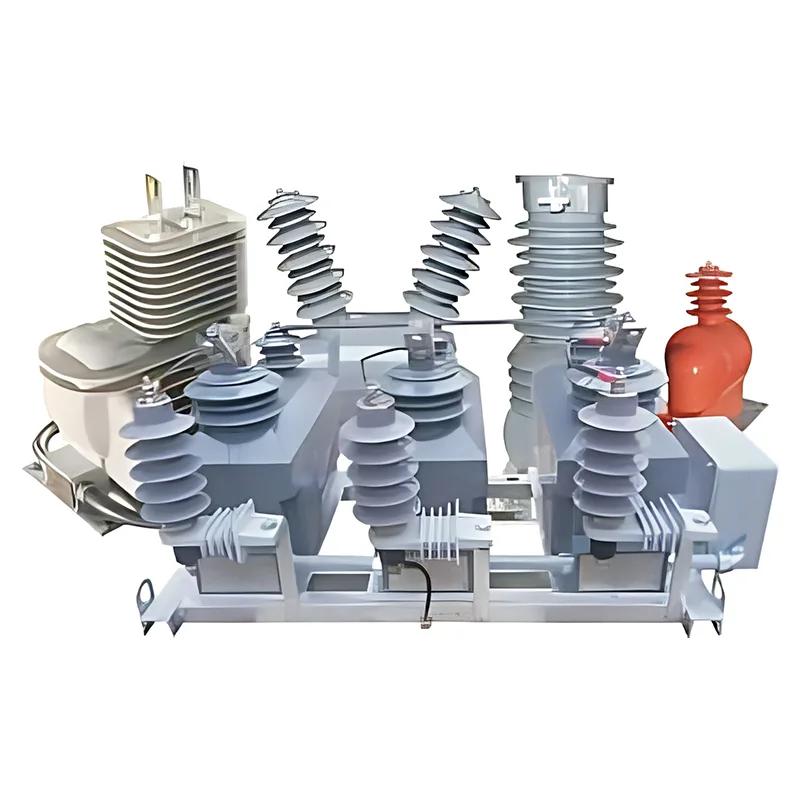

Transformadores de instrumentos de media tensión

Los transformadores de instrumentos de media tensión son unidades centrales de medición y detección para sistemas de distribución de energía de 10 a 17,5 kV. Reducen con precisión altas corrientes y voltajes a señales estándar de bajo nivel para medición de energía, monitoreo de sistemas y relés de protección. Al servir como vínculos vitales entre los circuitos de energía de alto voltaje y los sistemas de control de bajo voltaje, cumplen con los estándares internacionales y brindan soporte de datos sólido para una operación de red segura, eficiente y estable.

Aplicaciones de campo primarias

Circuitos de Medida y Protección en Subestaciones Exteriores

Instalados en bucles de medición y protección de subestaciones exteriores de 10 a 17,5 kV, recopilan señales de corriente y voltaje de forma sincrónica para cumplir con los requisitos de medición de energía de alta precisión. Totalmente compatibles con IEC 60044-1 y ANSI C57.13, logran una recopilación de datos estable y altamente precisa para la facturación de energía y la gestión de la operación de la red.

Circuitos de protección para líneas y equipos de distribución.

Aplicados a circuitos de protección de líneas de distribución de media tensión, transformadores de potencia y bancos de condensadores, estos transformadores soportan una corriente térmica nominal de corta duración de 80 In durante 1 segundo y una corriente dinámica nominal de 2,5×80 In. Captan rápidamente señales de falla para respaldar la protección contra sobrecargas y cortocircuitos de los equipos eléctricos.

Accesorio para equipos eléctricos exteriores.

Personalizados como componentes integrados a juego para interruptores montados en postes para exteriores, unidades principales de anillo y otros equipos eléctricos para exteriores, están equipados con casquillos de pared para exteriores tipo CPE. Esta estructura permite un funcionamiento estable en exteriores sin carcasas protectoras adicionales ni estructuras auxiliares.

Instalaciones de distribución compactas con limitaciones de espacio

Ideales para estaciones de distribución compactas y subestaciones tipo caja con espacio limitado, estos transformadores integrados de tipo fundido combinan 3CT y 3PT en una sola unidad para reducir en gran medida el espacio de instalación. Con un nivel de aislamiento de terminales de 600 V, encajan perfectamente en diseños de equipos eléctricos densamente dispuestos.

Ventajas técnicas convincentes

Los transformadores de medida de media tensión presentan cinco puntos fuertes técnicos destacados, lo que los convierte en productos ideales para las redes de distribución de media tensión modernas:

El diseño integrado ahorra espacio y reduce costos

La estructura fundida todo en uno que integra 3CT y 3PT elimina la instalación separada de transformadores de corriente y voltaje. Minimiza efectivamente el espacio de instalación, simplifica el cableado en el sitio y reduce los costos generales de construcción del proyecto.

Adaptabilidad superior en exteriores y confiabilidad operativa

Al adoptar un aislamiento de resina fundida de alto rendimiento con un nivel de aislamiento de 17,5/38/95 kV, ofrecen una excelente resistencia a la intemperie y son adecuados para instalación directa en exteriores. Pueden soportar impactos térmicos y electrodinámicos severos causados ​​por cortocircuitos y presentan una tasa de fallas a largo plazo ultrabaja.

Capacidad de sobrecarga excepcional para condiciones operativas complejas

Admiten un funcionamiento continuo al 120 % de la corriente nominal (1,2 pulgadas) y pueden funcionar con una sobrecarga de corriente nominal del 130 % al 150 % durante hasta 8 horas. La excelente adaptabilidad a la sobrecarga satisface las demandas de fluctuaciones de carga frecuentes de las redes de distribución modernas.

Fiabilidad dual para funciones de medición y protección

Con un factor de seguridad del instrumento de FS=5 y un voltaje de devanado secundario estable de 3 kVef, garantizan una transmisión de señal precisa. Satisfacen estándares de alta precisión para la medición de energía y emiten señales de disparo confiables para dispositivos de protección. Totalmente compatibles con IEC 61869-1 e IEC 61869-4, presentan una amplia compatibilidad con instalaciones de redes globales.

Fácil instalación, bajo mantenimiento, larga vida útil

Su diseño compacto precalibrado no requiere una compleja puesta en marcha in situ y permite la instalación en exteriores sin protección adicional. La carcasa de resina fundida proporciona un excelente rendimiento a prueba de humedad, polvo y antienvejecimiento, y casi no requiere mantenimiento de rutina. Solo se requieren inspecciones visuales periódicas para garantizar un funcionamiento estable a largo plazo, lo que ofrece una gran practicidad y rentabilidad.
