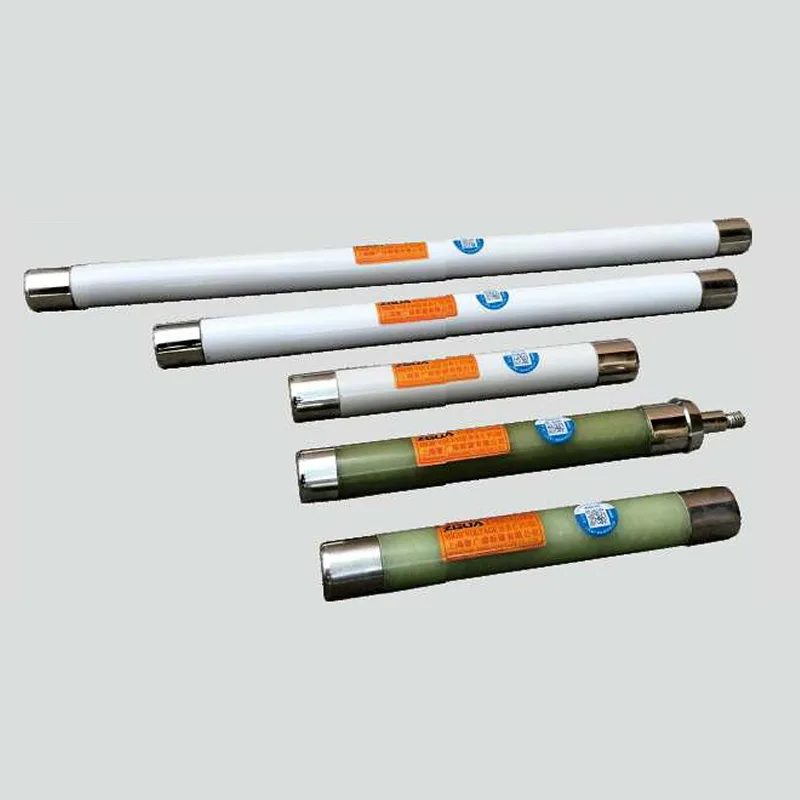

Los fusibles de corriente límite de alto voltaje para protección de transformadores de instrumentos son componentes protectores centrales para transformadores de voltaje (PT) en sistemas de energía. Con un rendimiento de protección preciso y una capacidad de corte confiable, se utilizan ampliamente en redes eléctricas de hasta 66 kV y sirven como equipos esenciales para garantizar el funcionamiento seguro de los transformadores de voltaje y un rendimiento estable de la red. A continuación se detallan sus principales escenarios de aplicación y sus destacadas ventajas de rendimiento, que reflejan plenamente sus fortalezas técnicas y su valor práctico en la infraestructura eléctrica moderna.
Estos dispositivos de protección profesionales están desarrollados para cumplir con los requisitos de protección únicos de los transformadores de voltaje en diversas aplicaciones de sistemas de energía:
Se utilizan más comúnmente para la protección del lado primario de transformadores de voltaje en redes eléctricas de hasta 66 kV, especialmente sistemas de 10 kV y 35 kV. Cuando se producen fallas internas en los PT, como cortocircuitos entre espiras, cortocircuitos entre capas y fallas de aislamiento, estos fusibles se funden rápidamente para desconectar los circuitos. Esto evita daños o explosiones del PT causados por sobrecalentamiento y fallas de cortocircuito, y evita que las fallas se propaguen a todo el sistema de alto voltaje. Los modelos convencionales incluyen RN2, RN4 y XRNP, y la corriente nominal de 0,5 A coincide perfectamente con los parámetros operativos de los transformadores de voltaje.
Ampliamente instalados en gabinetes PT, gabinetes combinados de supresores de sobretensiones PT y salas de medición de subestaciones y salas de distribución de energía, estos fusibles adoptan una estructura enchufable para una fácil instalación y reemplazo. Su tamaño compacto encaja bien en espacios de gabinetes estrechos. Cuando se combinan con seccionadores, forman circuitos de protección PT completos para garantizar un funcionamiento seguro y estable de los sistemas de monitoreo y medición de energía.
Los fusibles de alto voltaje de tipo desconectable para transformadores de voltaje se usan ampliamente para PT montados en postes en redes de distribución urbanas y rurales. No solo pueden proteger los transformadores de voltaje, sino que también resisten la sobretensión transitoria y las corrientes de irrupción causadas por la conmutación de la red o los rayos, así como las sobrecorrientes de excitación inducidas por la sobretensión de resonancia, evitando así el desgaste de los devanados de PT.
Se instalan en líneas colectoras de centrales eólicas y fotovoltaicas, así como en sistemas de distribución de alto voltaje de empresas industriales para proporcionar una protección estable a los transformadores de voltaje. Garantizan una medición precisa de la tensión y una protección fiable de los relés, y garantizan una conexión estable a la red de nuevas fuentes de energía y un suministro eléctrico ininterrumpido para la producción industrial.
Los fusibles limitadores de corriente de alto voltaje para protección de transformadores de instrumentos presentan un excelente rendimiento de limitación de corriente y una rápida respuesta de fusión. Pueden eliminar fallas en 1 a 5 ms, limitando efectivamente los picos de corriente de cortocircuito y reduciendo el impacto electrodinámico y el daño térmico. Equipados con cables fusibles especiales, como cables de nicromo, pueden soportar corrientes de irrupción transitorias normales y actuar rápidamente contra sobrecorrientes continuas, logrando una protección precisa para los transformadores de voltaje.
Estos fusibles de corriente límite de alto voltaje para protección de transformadores de instrumentos adoptan estructuras de tubos de porcelana sellados rellenos de arena de cuarzo. Los arcos eléctricos generados durante la fusión se pueden extinguir instantáneamente con arena de cuarzo para evitar el reinicio del arco y la sobretensión. Los tubos portafusibles están hechos de materiales resistentes a altas temperaturas y alta resistencia con una fuerte resistencia a la presión y una excelente capacidad de interrupción, con una capacidad de interrupción superior a 1000 MVA, lo que garantiza una interrupción segura y confiable del circuito en condiciones de falla.
Pequeños y livianos, estos fusibles son adecuados para diversas condiciones de instalación. El diseño enchufable permite el reemplazo rápido de fusibles sin herramientas profesionales, lo que permite la operación por parte de una sola persona y ahorra mucho tiempo de mantenimiento. Las interfaces estándar presentan una alta compatibilidad con seccionadores, interruptores y otros equipos eléctricos, lo que reduce la dificultad del diseño de ingeniería y la construcción en el sitio.
En comparación con los disyuntores y otros equipos de protección, estos fusibles tienen una estructura simple sin piezas mecánicas complejas, con costos de adquisición bajos y gastos de mantenimiento diario casi nulos. Tienen una larga vida útil y una baja tasa de fallas, lo que reduce efectivamente los costos diarios de operación de la red. Además, el rápido aislamiento de fallas reduce las pérdidas por cortes de energía y mejora la confiabilidad general del suministro de energía.
Disponibles en diversas especificaciones, estos fusibles de corriente límite de alto voltaje para protección de transformadores de instrumentos son compatibles con diferentes niveles de voltaje, capacidades de PT y parámetros operativos de la red, con corrientes nominales que varían de 0,5 A a 6,3 A. Varios tipos, incluidos modelos para interiores como XRNP y tipos de salida para exteriores, satisfacen diferentes necesidades de instalación en el sitio, lo que los convierte en uno de los dispositivos de protección PT más adoptados en los sistemas de energía.
