Los fusibles de corriente límite de alto voltaje para transformadores sumergidos en aceite son componentes protectores centrales que se utilizan en redes de distribución de voltaje medio de 10 kV a 40,5 kV. Con una compatibilidad superior con inmersión en aceite y una capacidad de corte de limitación de corriente de nivel de milisegundos, son equipos esenciales para garantizar el funcionamiento seguro de los transformadores sumergidos en aceite. A continuación se muestra una descripción detallada de sus principales escenarios de aplicación y destacadas ventajas de rendimiento, destacando sus fortalezas técnicas y valor práctico en la construcción de infraestructura eléctrica moderna.
Diseñados para adaptarse a las condiciones operativas únicas de los transformadores sumergidos en aceite, estos fusibles de protección profesionales se aplican ampliamente en múltiples campos de sistemas de energía:
Actúan como protección lateral principal de alto voltaje para transformadores tipo pedestal y subestaciones unitarias de estilo americano. Disponibles con conexión de barra colectora o diseños enchufables de barril seco, se pueden instalar directamente dentro de los tanques de aceite del transformador. Construidos con estructuras de sellado de triple capa optimizadas para entornos llenos de aceite, logran un excelente rendimiento de sellado y bloquean la entrada de humedad que afectaría las propiedades de aislamiento. Principalmente protegen los transformadores contra cortocircuitos del devanado interno, fallas de aislamiento y fallas de cortocircuito del lado secundario, previniendo efectivamente la quema o explosión del transformador causada por el sobrecalentamiento y el estrés electrodinámico.
En las redes de distribución urbanas y rurales, estos fusibles se instalan en el lado de alta tensión de los transformadores sumergidos en aceite montados en postes exteriores. Utilizados en combinación con interruptores-seccionadores, constituyen una solución de protección económica y altamente eficiente. Pueden soportar entornos exteriores severos, como niebla salina, tormentas de arena y fluctuaciones drásticas de temperatura, y aislar fallas rápidamente para detener su propagación a través de la red eléctrica, asegurando un suministro de energía estable para usuarios residenciales e industriales.
En los circuitos colectores de parques eólicos y plantas de energía fotovoltaica, estos fusibles ofrecen una protección fiable para transformadores sumergidos en aceite conectados a la red. La producción de energía variable e intermitente de fuentes de energía renovables tiende a generar una corriente de entrada magnetizante inestable en el transformador. Estos fusibles pueden distinguir con precisión la corriente de irrupción normal de la corriente de falla para evitar disparos falsos, garantizar una medición precisa del voltaje y una protección estable del relé, y garantizar una conexión segura a la red de energía renovable.
Estos fusibles, comúnmente utilizados en sistemas de distribución de alto voltaje de plantas industriales de acero, productos químicos, cemento y otras, se adaptan a cargas industriales exigentes y complejas y brindan protección confiable contra sobrecargas y cortocircuitos para transformadores sumergidos en aceite. Su diseño compacto encaja bien en salas estrechas de distribución de energía industrial y la estructura enchufable permite un reemplazo rápido, lo que reduce en gran medida el tiempo de mantenimiento y minimiza las pérdidas por interrupciones de producción.
Estos fusibles están diseñados específicamente para entornos operativos llenos de aceite. Las uniones entre las tapas de los extremos y los tubos portafusibles adoptan un diseño de sellado dual con juntas de goma y adhesivos resistentes al aceite, lo que previene de manera eficiente las fugas de aceite del transformador y la infiltración de humedad externa. Ciertos modelos de alta especificación adoptan una estructura enchufable con base de barril seco, con elementos fusibles colocados en barriles secos aislados del aceite del transformador. Esta estructura mantiene estable la seguridad del sistema de aceite interno, permite el reemplazo de fusibles sin drenar el aceite del transformador y reduce efectivamente los costos de mantenimiento diario.
Equipado con excelentes propiedades de limitación de corriente, el fusible de corriente límite de alto voltaje para transformadores sumergidos en aceite puede completar la interrupción de fallas en 3 a 6 milisegundos, mucho más rápido que los disyuntores comunes que generalmente demoran decenas de milisegundos. Restringen el aumento de la corriente de cortocircuito de manera eficiente con una relación límite de corriente inferior a 0,35, lo que reduce el impacto electrodinámico y el daño térmico al equipo, para proteger completamente los devanados del transformador y los sistemas de aislamiento y reducir los gastos de reparación de fallas. Además, sus características precisas de tiempo-corriente inversa (tolerancia dentro de ±10%) pueden soportar la corriente de entrada magnetizante normal del transformador y evitar disparos no deseados.

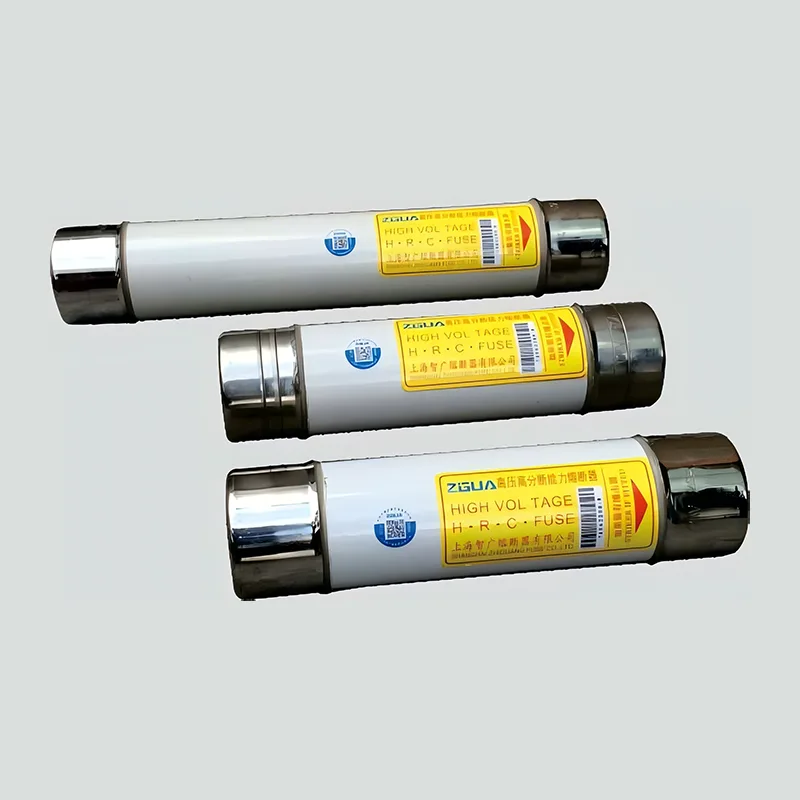

Construidos con tubos de porcelana sellados rellenos de arena de cuarzo, los fusibles pueden enfriar y apagar rápidamente los arcos eléctricos generados durante la fusión, evitando el reinicio del arco y la sobretensión transitoria. Los tubos fusibles están hechos de porcelana de alúmina resistente a altas temperaturas y alta resistencia, con una capacidad de interrupción superior a 1000 MVA. Garantizan una interrupción estable del circuito de fallas y evitan peligros como cortocircuitos entre fases y explosiones de equipos, cumpliendo plenamente con estrictos criterios de seguridad para equipos eléctricos sumergidos en aceite.
Los fusibles, livianos y que ahorran espacio, se adaptan a varios espacios de instalación, especialmente a dispositivos con espacio limitado, como los transformadores tipo pedestal estilo americano. El diseño enchufable permite reemplazar fusibles sin herramientas complejas; un solo trabajador puede terminar toda la operación fuera del tanque del transformador en 5 a 10 minutos, lo que acorta considerablemente los ciclos de mantenimiento y la duración de los cortes de energía. Equipados con interfaces estándar unificadas, disfrutan de una gran compatibilidad con interruptores seccionadores de carga, unidades principales de anillo y otros equipos eléctricos, lo que simplifica el diseño de ingeniería y el trabajo de construcción en campo.
En comparación con los disyuntores de alto voltaje, estos fusibles de corriente límite de alto voltaje para transformadores sumergidos en aceite requieren una inversión inicial mucho menor y cuestan solo entre 1/5 y 1/10 de los disyuntores. Con estructuras simples sin componentes operativos mecánicos complejos, apenas necesitan mantenimiento de rutina. Con una larga vida útil y una baja tasa de fallas, forman un esquema de protección altamente rentable cuando se combinan con interruptores de carga, lo que los hace ideales para la promoción a gran escala en redes de distribución. El rápido aislamiento de fallas también reduce el alcance y la duración de la interrupción, lo que mejora la confiabilidad general del suministro de energía de la red y mitiga las pérdidas económicas indirectas.
