En las operaciones diarias de subestaciones, el gabinete de aparamenta de estación es un equipo de energía central indispensable, respaldado por décadas de experiencia en aplicaciones industriales. Desempeña un papel vital durante todo el proceso de transmisión, distribución y control de seguridad de energía.
Este gabinete de aparamenta de estación asume la responsabilidad clave de la distribución de energía en el sistema de cableado principal de la subestación, enrutando con precisión la energía de alto voltaje a varios circuitos derivados. Suministra energía desde los lados secundarios del transformador a sistemas auxiliares como iluminación de estaciones, monitoreo de seguridad y equipos de comunicación, asegurando que todos los sistemas críticos reciban voltaje y corriente estables y apropiados.
Durante el mantenimiento de equipos eléctricos o la resolución de fallas, el gabinete de aparamenta de estación juega un papel particularmente destacado. Los técnicos capacitados pueden aislar rápidamente las áreas objetivo operando los elementos del interruptor dentro del gabinete, creando una barrera de seguridad física para evitar riesgos de descarga eléctrica durante el mantenimiento y brindando protección confiable para el personal en el sitio.
Cuando la subestación encuentra fluctuaciones repentinas en la carga de energía o perturbaciones en la red, puede responder en milisegundos. A través de relés de protección integrados y disyuntores, se dispara automáticamente para desconectar los circuitos defectuosos, evitando que las fallas se produzcan en cascada e interrumpan el funcionamiento normal de toda la subestación, garantizando así la estabilidad general del sistema de red.
Integra múltiples módulos funcionales, incluidos conmutación, protección, medición y control, en una sola unidad compacta, lo que reduce significativamente el espacio ocupado por la subestación y simplifica el diseño de los equipos. Esto da como resultado una estructura del sistema de energía de la estación más organizada y manejable.
El diseño del gabinete metálico completamente cerrado aísla eficazmente los componentes activos del ambiente externo, evitando que el polvo, la humedad y los objetos extraños dañen los elementos internos. También incorpora múltiples mecanismos de seguridad de enclavamiento, como dispositivos antimal funcionamiento y protección integral de puesta a tierra, minimizando fundamentalmente el riesgo de accidentes eléctricos.
La intuitiva interfaz hombre-máquina presenta indicadores de estado claros y procedimientos operativos simplificados, lo que permite al personal calificado operar con confianza con una capacitación mínima. El diseño interno modular facilita el reemplazo rápido de componentes y la resolución de problemas, lo que reduce los costos de mantenimiento y minimiza el tiempo de inactividad.
Fabricado con componentes eléctricos de alta calidad y materiales de gabinete robustos, se somete a pruebas rigurosas, que incluyen pruebas de resistencia a alto voltaje, ciclos térmicos y compatibilidad electromagnética. Probado en miles de subestaciones en todo el mundo, puede operar de manera confiable en condiciones ambientales adversas durante períodos prolongados, brindando soporte de suministro de energía ininterrumpido.
Todas estas ventajas de los gabinetes de distribución de subestaciones se derivan de la alineación precisa de su diseño, fabricación y aplicación con los estrictos requisitos operativos de los sistemas de energía modernos.
|

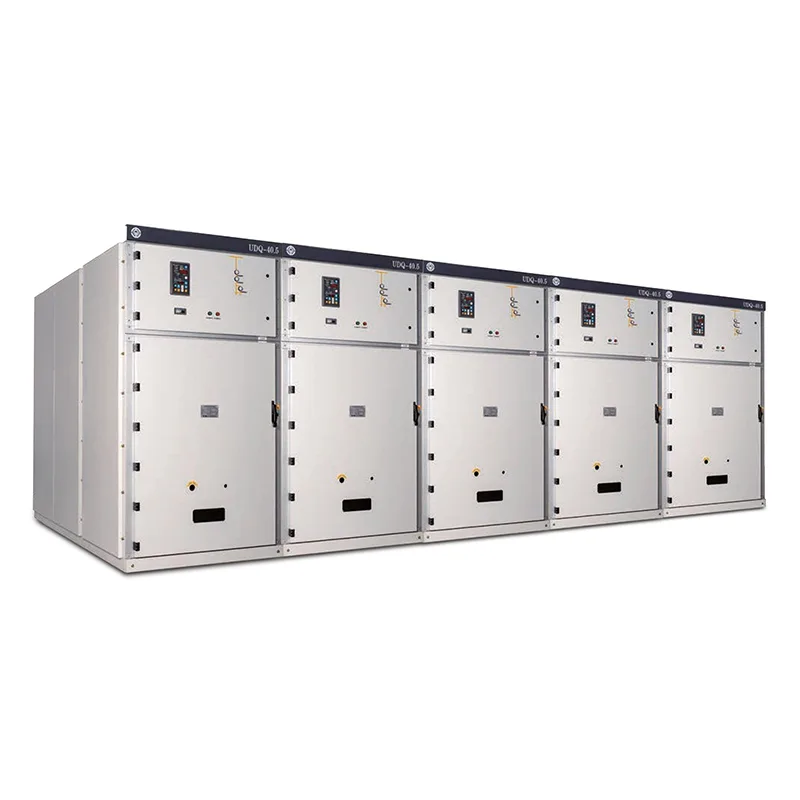

Especificaciones técnicas del cuadro UDQ-40.5 |
|||
|
Artículo Unidad |
Parámetro técnico |
||
|
Tensión nominal |
kV 40,5 |
||
|
Frecuencia nominal |
Hz |
50 |
|
|
Corriente nominal |
A |
630 1250 1600 2000 2500 3150 4000 |
|
|
Corriente de corte nominal de cortocircuito |
ka |
16202531.540 |
|
|
Corriente nominal de apertura/cierre (pico) |
ka |
40506380100 |
|
|
Corriente de estabilidad térmica nominal 3s |
ka |
16202531.540 |
|
|
Corriente nominal de estabilidad dinámica (pico) |
ka |
40506380100 |
|
|
Resistencia a la frecuencia eléctrica nominal de 1 min kV |
95 |
||
|
Tensión nominal soportada al impulso del rayo kV |
185 |
||
|
Resistencia a la frecuencia eléctrica nominal de 1 min kV |
118 |
||
|
Tensión nominal soportada al impulso del rayo kV |
215 |
||
|
Clasificación IP del gabinete |
IP4X |
||
|
Mecanismo de control y potencia operativa |
Motor, tipo de almacenamiento de energía de resorte. |
||
|
Dimensiones (ancho x alto x profundidad) mm |
1400(1680)×2400(2600)×2800(3200) |
||
|
Peso |
kilos |
1000~2000 |
|
