Resumen del artículo: A fusible del transformadores un dispositivo de protección compacto pero crítico diseñado para desconectar un transformador de un sistema de energía cuando ocurren condiciones de corriente anormales. Los fusibles seleccionados adecuadamente pueden limitar la energía de cortocircuito, reducir el estrés térmico y mecánico, prevenir daños por fallas graves y ayudar a mantener la estabilidad de la red de distribución circundante. Este artículo explica cómo funcionan los fusibles para transformadores, dónde se utilizan, cómo seleccionar el tipo correcto y qué factores prácticos deben considerar los ingenieros al diseñar un sistema confiable de protección de transformadores.
A fusible del transformadorEs un componente de protección eléctrica que se utiliza para desconectar un transformador cuando la corriente aumenta más allá de una condición de funcionamiento segura. Se instala comúnmente en el lado primario o de alto voltaje de transformadores de distribución, transformadores de voltaje, transformadores sumergidos en aceite, transformadores de tipo seco y equipos de media tensión relacionados.
El principio básico es sencillo: un fusible contiene un elemento fusible especialmente diseñado que responde a una corriente excesiva. Cuando la corriente y el calentamiento resultante exceden las características operativas diseñadas del elemento, el elemento se funde e interrumpe el circuito eléctrico. Dependiendo de la construcción del fusible, un medio de extinción de arco y una estructura limitadora de corriente ayudan a extinguir el arco eléctrico y controlar la energía liberada durante la interrupción.
Este sencillo principio de funcionamiento proporciona una ventaja importante. Un fusible de transformador no requiere un circuito de control complicado para realizar su función de protección fundamental. Cuando se especifica correctamente, puede responder rápidamente a fallas graves y al mismo tiempo permanecer estable durante el funcionamiento normal del transformador.
Para las redes de distribución, esto es importante porque una falla en un transformador puede afectar a mucho más de un equipo. Una falla interna grave puede dañar los devanados, el aislamiento, los casquillos, los cables o el interruptor y puede causar una interrupción prolongada de otras cargas conectadas a la misma red.
En consecuencia, los fusibles de los transformadores normalmente se consideran parte de una estrategia de protección más amplia y no un componente aislado. Dependiendo de la instalación, pueden operar junto con interruptores de carga, disyuntores, descargadores de sobretensiones, relés y dispositivos de protección del lado secundario.
El funcionamiento de un fusible de transformador se puede entender en varias etapas.
Para diseños con limitación de corriente de alto voltaje, el proceso de interrupción puede ocurrir extremadamente rápido. El objetivo no es simplemente abrir el circuito, sino reducir la cantidad de energía de falla que llega al transformador protegido.
Esto es particularmente importante para cortocircuitos de alta magnitud. Sin la protección adecuada, la corriente resultante puede producir intensas fuerzas electromagnéticas y estrés térmico en los devanados del transformador. La interrupción rápida puede reducir estas tensiones y ayudar a evitar que una falla relativamente localizada se convierta en un daño extenso al equipo.
Un fusible de transformador puede abordar varias condiciones operativas anormales, aunque la capacidad de protección exacta depende de su construcción, clasificación, posición de instalación y coordinación con otros dispositivos de protección.
Los cortocircuitos pueden producir corrientes muchas veces mayores que la corriente de carga normal del transformador. Un fusible limitador de corriente de alto voltaje adecuado está diseñado para interrumpir dichas corrientes de falla antes de que causen daños térmicos y mecánicos excesivos.
Las sobrecargas continuas o repetidas pueden aumentar la temperatura del transformador y acelerar el envejecimiento del aislamiento. Ciertos diseños de fusibles de transformadores brindan protección contra sobrecargas de acuerdo con características de tiempo-corriente definidas, lo que permite condiciones de operación temporales mientras se desconecta el circuito cuando persiste una sobrecarga anormal.
Las fallas en los devanados, las fallas del aislamiento y otros problemas internos pueden crear condiciones de corriente peligrosas. La protección primaria mediante fusible puede desconectar un transformador defectuoso de la red de distribución y limitar las consecuencias de la falla.
Proteger el transformador también ayuda a proteger los equipos adyacentes y aguas arriba. Un fusible correctamente coordinado puede aislar un transformador defectuoso sin desconectar innecesariamente secciones sanas de la red.
Sin embargo, la protección mediante fusibles no debe considerarse como un sustituto universal de cualquier otro dispositivo de protección. Los requisitos de protección del transformador varían según la capacidad del transformador, el nivel de voltaje, la disposición de la conexión a tierra, el nivel de falla de la red y los estándares eléctricos aplicables.
Diferentes transformadores requieren diferentes características de fusible. Seleccionar un fusible simplemente porque su voltaje y corriente parecen similares a la clasificación del transformador puede resultar en una protección deficiente o en un funcionamiento molesto.
| Tipo de fusible | Aplicación típica | Función de protección principal | Consideración típica |
|---|---|---|---|
| Fusible de protección PT | Transformadores de tensión y sistemas de medida. | Protección primaria contra cortocircuitos | Baja corriente de funcionamiento y características de protección precisas. |
| Fusible de transformador limitador de corriente | Transformadores de potencia y aparamenta de media tensión. | Protección contra cortocircuitos y sobrecarga seleccionada | Capacidad de interrupción y rendimiento limitador de corriente |
| Fusible de transformador sumergido en aceite | Transformadores de distribución llenos de aceite | Protección contra cortocircuitos y sobrecargas | Compatibilidad de aceite, sellado, temperatura y estructura de instalación. |
| Fusible de protección contra sobrecarga | Transformadores sumergidos en aceite con cargas fluctuantes | Protección contra sobrecarga relacionada térmicamente | Características tiempo-corriente y comportamiento térmico del transformador. |
Por ejemplo, se pueden utilizar fusibles limitadores de corriente de alto voltaje en aparamentas de media tensión, unidades principales en anillo y subestaciones prefabricadas. Las aplicaciones sumergidas en aceite requieren una consideración adicional porque el fusible opera en un entorno donde el aislamiento, la temperatura, la presión, el sellado y la compatibilidad del material influyen en el rendimiento a largo plazo.
La selección correcta es uno de los factores más importantes en la protección de transformadores. El fusible debe permanecer estable en condiciones normales de funcionamiento y al mismo tiempo responder con suficiente rapidez a corrientes anormales.
Los ingenieros deben evaluar los siguientes parámetros antes de especificar un fusible de transformador:
Un error común es seleccionar un fusible basándose únicamente en la corriente nominal del transformador. El problema de protección real es más complejo porque el fusible debe distinguir entre eventos temporales que son aceptables y fallas sostenidas o graves que requieren interrupción.
La energización del transformador puede producir una corriente de irrupción magnetizante temporal. Esta corriente no es necesariamente una falla, pero su magnitud puede ser sustancialmente mayor que la corriente de funcionamiento normal del transformador.
Si se selecciona un fusible sin considerar el comportamiento de irrupción, el fusible puede funcionar durante la energización del transformador. Esta operación molesta puede provocar interrupciones innecesarias, aumentar el trabajo de mantenimiento y hacer que el sistema de protección sea menos confiable.
Por lo tanto, la curva tiempo-corriente del fusible debe evaluarse frente a las características de energización esperadas del transformador.
Un sistema de protección bien diseñado busca un equilibrio práctico:
Debido a que la construcción del transformador, el diseño del núcleo, la capacidad, la impedancia del sistema y las condiciones de conmutación difieren, la selección de fusibles debe basarse en datos reales del equipo en lugar de una regla general genérica.
Los fusibles del transformador se pueden instalar en diferentes posiciones según el diseño del transformador y la arquitectura de protección.
En los sistemas de distribución de media tensión, se pueden instalar fusibles limitadores de corriente dentro de los cuadros de alta tensión. Se pueden coordinar con interruptores de carga o contactores de vacío para crear una disposición compacta de protección de transformador.
Para ciertos transformadores sumergidos en aceite, se pueden instalar fusibles dentro del tanque del transformador. Por lo tanto, el fusible debe diseñarse para que sea compatible con el aceite aislante y las condiciones térmicas y de presión esperadas.
Algunas disposiciones de protección de transformadores utilizan fusibles colocados alrededor de la conexión de alto voltaje o la estructura del casquillo. Se deben considerar cuidadosamente las dimensiones mecánicas, los espacios libres eléctricos y las condiciones ambientales.
Los transformadores de voltaje tienen características eléctricas diferentes a las de los transformadores de potencia y normalmente funcionan con una corriente mucho más baja. Por lo tanto, se utilizan fusibles limitadores de corriente de alto voltaje especializados para proporcionar una protección primaria adecuada.
La siguiente descripción general puede ayudar a los ingenieros a identificar el papel general de los diferentes diseños de fusibles de transformadores durante la selección preliminar del equipo.
| Factor de selección | Por qué es importante | Problema potencial si se ignora |
|---|---|---|
| Clasificación de voltaje | Garantiza un adecuado rendimiento de aislamiento e interrupción. | Interrupción insegura o poco confiable |
| Clasificación actual | Permite corriente de carga normal del transformador. | Operación molesta o protección inadecuada |
| Capacidad de ruptura | Determina si el fusible puede interrumpir de forma segura una posible corriente de falla | Riesgo de fallo de interrupción grave |
| Curva tiempo-corriente | Controla la respuesta a condiciones de sobrecarga y falla. | Mala coordinación o cortes innecesarios |
| Tolerancia a la irrupción | Previene el funcionamiento durante la energización del transformador. | Operación repetida y molesta del fusible |
| Compatibilidad medioambiental | Admite un funcionamiento estable en condiciones reales del sitio | Envejecimiento acelerado o funcionamiento poco fiable |
Un fusible seleccionado correctamente es sólo una parte de la protección confiable del transformador. La calidad de la instalación, la coordinación del sistema, la inspección y los procedimientos de reemplazo también afectan el resultado general.
No reemplace un fusible averiado únicamente haciendo coincidir sus dimensiones físicas. Las clasificaciones eléctricas, la construcción, las características operativas y los requisitos de aplicación también deben coincidir.
Las subestaciones exteriores pueden exponer los equipos a la humedad, el polvo, los cambios de temperatura y otras tensiones ambientales. Las instalaciones interiores pueden tener diferentes requisitos relacionados con la ventilación, el diseño del gabinete y el espacio libre.
La protección primaria del transformador debe considerarse junto con los fusibles secundarios, los disyuntores, la protección del alimentador y la protección aguas arriba. Una mala coordinación puede provocar que un alimentador en buen estado o una sección completa de la subestación se dispare innecesariamente.
Las conexiones eléctricas flojas o mal instaladas pueden producir calentamiento anormal y pérdidas innecesarias. Durante el mantenimiento, los técnicos deben seguir los requisitos de instalación del fabricante y los procedimientos de seguridad eléctrica aplicables.
Un fusible de transformador quemado no debe tratarse automáticamente como un componente que simplemente necesita reemplazo. La causa subyacente puede ser una falla del transformador, falla del cable, sobrecarga, problema de aislamiento u otra condición anormal.
Reemplazar el fusible sin investigar el evento iniciador puede crear un escenario peligroso de falla repetida.
Huixing Zhongdian (Beijing) Electric Co., Ltd.proporciona soluciones de fusibles de transformadores para aplicaciones de potencia de media y alta tensión. Su gama de productos cubre diseños de fusibles especializados destinados a diferentes requisitos de protección de transformadores, incluida la protección de transformadores de voltaje, protección de transformadores de potencia, aplicaciones de transformadores sumergidos en aceite y protección contra sobrecargas.
Según la información de producto de la compañía, su gama de fusibles para transformadores cubre aplicaciones desde equipos de distribución de bajo voltaje hasta sistemas de voltaje medio y alto, con diseños de productos destinados a aparamenta de interior, unidades principales en anillo, subestaciones prefabricadas, tanques de transformadores, bushings de alto voltaje y equipos relacionados con la medición.

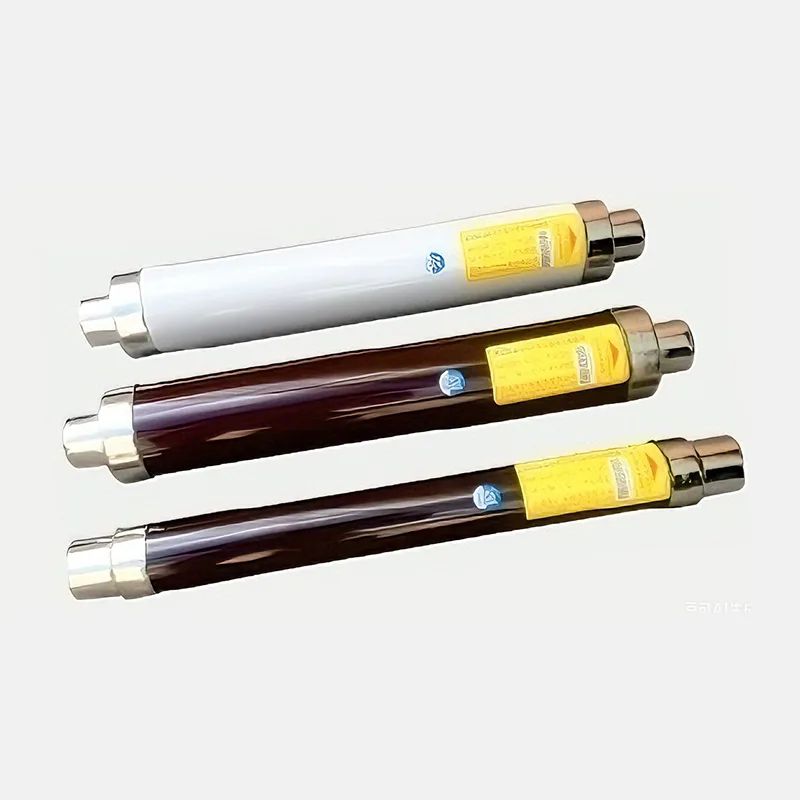

La selección de productos incluye fusibles limitadores de corriente de alto voltaje para transformadores de voltaje, transformadores de potencia y transformadores sumergidos en aceite. Ciertos diseños están destinados a sistemas que alcanzan los 40,5 kV, mientras que las clasificaciones de corriente disponibles varían según la familia de fusibles y la aplicación específicos.
Para ingenieros y equipos de adquisiciones, esta amplia gama de productos puede resultar útil cuando un proyecto requiere diferentes características de fusibles en varias configuraciones de transformadores.
Aún deben confirmarse factores de selección importantes para cada proyecto, entre ellos:
Para proyectos personalizados de protección de transformadores, es esencial comunicar todos los requisitos eléctricos y ambientales al fabricante. Esto le da al proveedor suficiente información para recomendar una construcción de fusible adecuada en lugar de depender únicamente de un valor de corriente nominal.
El propósito principal es desconectar un transformador cuando una corriente excesiva causada por una falla o, dependiendo del diseño del fusible, una sobrecarga alcanza las características operativas del fusible. Esto ayuda a limitar los daños al transformador y evita que una falla continúe afectando a la red eléctrica en general.
Algunos diseños de fusibles de transformadores brindan protección contra sobrecargas y cortocircuitos, mientras que otros están optimizados para condiciones de falla específicas. La función de protección real depende del tipo de fusible, las características tiempo-corriente, la aplicación del transformador y el diseño del sistema.
La capacidad de corte indica el nivel de corriente de falla que el fusible está diseñado para interrumpir de manera segura en condiciones específicas. Si la posible corriente de falla en el punto de instalación excede la capacidad de interrupción del fusible, es posible que el sistema de protección no funcione según lo previsto.
La energización del transformador puede generar una corriente de irrupción magnetizante. Si el fusible seleccionado no tiene una tolerancia de irrupción adecuada o sus características de tiempo-corriente no son adecuadas, puede funcionar durante la energización normal.
Sí. Se pueden instalar diseños de fusibles especializados dentro o alrededor de transformadores sumergidos en aceite. Dichos productos deben ser compatibles con el aceite aislante y adecuados para las condiciones esperadas de temperatura, presión, eléctricas y mecánicas.
El reemplazo debe basarse en las especificaciones del equipo original y en los requisitos de protección reales, en lugar de basarse únicamente en la apariencia física. Se deben verificar la clasificación de voltaje, la clasificación de corriente, el poder de corte, las características de los fusibles, el método de instalación y la coordinación.
No. Un fusible interrumpe la corriente al fundir su elemento fusible y normalmente requiere reemplazo después de su funcionamiento. Un disyuntor utiliza un mecanismo de conmutación y generalmente se puede restablecer después de una falla, sujeto a inspección y a los requisitos del fabricante. Los dos dispositivos se pueden utilizar juntos en sistemas de protección coordinados.
La información útil incluye capacidad del transformador, voltaje primario, voltaje secundario, corriente nominal, frecuencia del sistema, ubicación de instalación, tipo de transformador, corriente de falla disponible, función de protección requerida, aparamenta existente y estándares aplicables.
No. Las aplicaciones de los transformadores difieren significativamente. Un fusible para un transformador de tensión puede tener características eléctricas muy diferentes a las de uno diseñado para un transformador de distribución de alta capacidad. La combinación adecuada es esencial para una protección confiable.
La coordinación ayuda a garantizar que, cuando sea posible, el dispositivo de protección más cercano a una falla funcione primero. Esto puede reducir los cortes innecesarios y permitir que las secciones saludables del sistema eléctrico permanezcan energizadas.
Un fusible de transformador es un componente relativamente compacto con un papel importante en la protección eléctrica. Su valor proviene de su capacidad para responder a condiciones de corriente anormales, aislar transformadores defectuosos y, en aplicaciones de limitación de corriente, reducir la energía que llega al equipo protegido.
Sin embargo, una protección fiable depende de algo más que elegir un fusible con la corriente nominal correcta. Es necesario considerar la clasificación de voltaje, la capacidad de corte, las características tiempo-corriente, la irrupción del transformador, el nivel de falla, el entorno de instalación, la construcción del transformador y la coordinación con otros dispositivos de protección.
Para proyectos de transformadores de media y alta tensión, seleccionar el fusible adecuado en la etapa de diseño puede reducir el riesgo de operaciones molestas, mejorar el aislamiento de fallas y respaldar una distribución de energía más confiable.
