Seccionador de alto voltajeEs un componente crítico para el aislamiento eléctrico seguro en sistemas de transmisión, distribución, subestaciones y energía industrial.Huixingsuministra el seccionador de alto voltaje de la serie GW4 con clases de voltaje de 40,5 kV a 252 kV, combinando aislamiento visible, aislamiento robusto, resistencia a la corrosión e instalación flexible para aplicaciones de energía en exteriores exigentes.
Un seccionador de alto voltaje está diseñado para crear un espacio de aislamiento claramente visible después de que se haya desenergizado un circuito de alto voltaje. A diferencia de un disyuntor, se utiliza principalmente para aislamiento eléctrico en lugar de interrumpir la corriente de falla. Esto lo convierte en un dispositivo de seguridad esencial durante la inspección, el mantenimiento, las operaciones de conmutación y la configuración del sistema de energía del equipo.

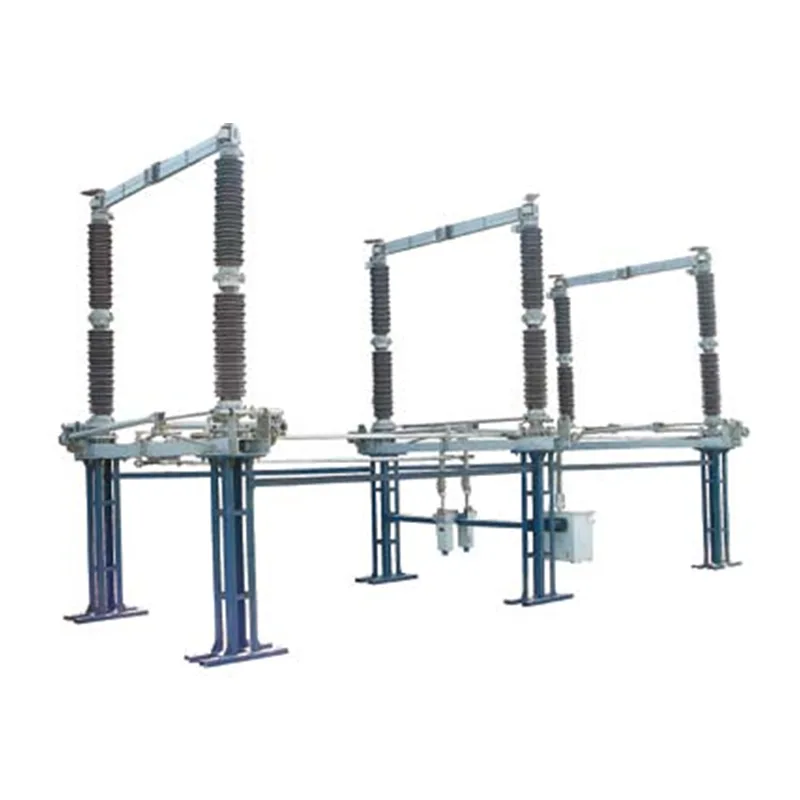

La serie GW4 de Huixing utiliza una estructura giratoria horizontal de doble columna y cubre clases de voltaje de 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV y 252 kV. Su diseño incorpora componentes conductores de aleación de aluminio de alta resistencia, hardware resistente a la corrosión, interruptores de puesta a tierra opcionales y estructuras de aislamiento destinadas a entornos exteriores desafiantes.
Tabla de contenido
- ¿Qué es un seccionador de alto voltaje?
- ¿Por qué es importante un seccionador de alto voltaje?
- ¿Cómo funciona el seccionador de alta tensión GW4?
- ¿Dónde se utilizan los seccionadores de alto voltaje?
- ¿Cuáles son las principales ventajas?
- ¿Qué parámetros técnicos deberían considerar los compradores?
- ¿Cómo se debe seleccionar el modelo correcto?
- Preguntas frecuentes
- Conclusión
¿Qué es un seccionador de alto voltaje?
Un seccionador de alto voltaje, también conocido como aislador de alto voltaje, es un dispositivo de conmutación mecánico que se utiliza para proporcionar aislamiento eléctrico en circuitos de alto voltaje. Su propósito principal es separar una sección de un sistema eléctrico de la red energizada para que el personal de mantenimiento pueda trabajar en los equipos bajo condiciones de seguridad debidamente establecidas.
Una de sus características más importantes es la brecha de aislamiento visible que se crea cuando se abren los contactos principales. Esta separación física proporciona una indicación sencilla de que la sección del circuito relevante ha sido aislada.
Es importante distinguir un seccionador de un disyuntor. Un disyuntor está diseñado para interrumpir la corriente de carga normal y la corriente de falla, mientras que un seccionador generalmente se opera cuando el circuito ya ha sido desenergizado y está destinado a establecer un punto de aislamiento seguro.
- Proporciona un punto de aislamiento eléctrico visible.
- Apoya el mantenimiento seguro de equipos de alto voltaje.
- Ayuda a separar barras colectoras, transformadores, líneas y disyuntores.
- Se puede configurar con un seccionador de tierra para mayor seguridad.
- Soporta arreglos de conmutación en subestaciones y sistemas de transmisión.
¿Por qué es importante un seccionador de alto voltaje?
La infraestructura de alto voltaje requiere múltiples capas de protección porque las fallas eléctricas, la energización accidental y la conmutación inadecuada pueden causar daños graves a los equipos y riesgos personales. Un seccionador diseñado adecuadamente contribuye a esta arquitectura de seguridad al establecer un punto de aislamiento físico confiable.
En una subestación, por ejemplo, el mantenimiento puede requerir que un transformador, una sección de barra colectora, una línea de transmisión o un disyuntor estén separados de la red energizada. Una vez que se ha desenergizado el circuito relevante y se ha completado la secuencia de conmutación requerida, el seccionador puede establecer el aislamiento necesario.
Para sistemas que incluyen un seccionador de puesta a tierra, el enclavamiento mecánico puede ayudar a hacer cumplir la secuencia operativa correcta entre el seccionador principal y el mecanismo de puesta a tierra. Esto reduce la posibilidad de una operación insegura y ayuda a mejorar la disciplina de conmutación general.
¿Cómo funciona el seccionador de alta tensión GW4?
La serie GW4 adopta una estructura giratoria horizontal de doble columna. Cuando el mecanismo funciona, los componentes conductores giran para crear una distancia de aislamiento abierta. El espacio resultante proporciona una separación visible entre el circuito aislado y el lado energizado.
La varilla conductora utiliza un perfil de aleación de aluminio de alta resistencia, mientras que una conexión trenzada de cobre flexible ayuda a mantener una conductividad eléctrica confiable. Se utilizan resortes de acero inoxidable de presión externa en la estructura de contacto para mantener una presión de contacto estable y al mismo tiempo resistir la corrosión.
Para instalaciones al aire libre, los componentes metálicos expuestos reciben un tratamiento de galvanización en caliente, mientras que los componentes de la transmisión pueden incorporar pasadores de acero inoxidable y casquillos compuestos. Estas opciones de construcción son particularmente valiosas cuando los equipos están expuestos a la lluvia, la nieve, la niebla salina, el polvo industrial, los cambios de temperatura y otras tensiones ambientales.
Las configuraciones seleccionadas también pueden incorporar anillos de clasificación y cubiertas de protección. Estos componentes ayudan a mejorar la distribución del campo eléctrico y reducir las interferencias de radio en aplicaciones exigentes de alto voltaje.
¿Dónde se utilizan los seccionadores de alto voltaje?
Se puede aplicar un seccionador de alto voltaje en una amplia gama de infraestructuras eléctricas. La clase de voltaje, la clasificación de corriente, el nivel de aislamiento, la configuración mecánica y el diseño ambiental apropiados dependen del proyecto.
Centrales Eléctricas y Subestaciones
En instalaciones térmicas, hidroeléctricas, solares y otras instalaciones de generación de energía, los seccionadores pueden aislar transformadores, disyuntores, barras colectoras y otros equipos importantes. En subestaciones, pueden soportar la seccionalización de barras y el aislamiento de mantenimiento.
Redes de Transmisión y Distribución
Las líneas de transmisión de alto voltaje requieren equipos de aislamiento confiables para las operaciones de mantenimiento y conmutación. Dependiendo de la configuración del sistema, los seccionadores también se pueden utilizar con transformadores de tensión y descargadores de sobretensiones.
Proyectos de energías renovables
Las grandes instalaciones de energía fotovoltaica y eólica requieren equipos de aislamiento y conmutación confiables. Las configuraciones de 40,5 kV y 72,5 kV pueden ser adecuadas para aplicaciones particulares de energía renovable, mientras que los modelos de mayor voltaje pueden admitir la conexión a la red y la infraestructura de subestaciones.
Sistemas de energía industriales
Las plantas metalúrgicas, las instalaciones químicas y otros grandes sitios industriales a menudo operan sistemas de distribución de alto voltaje. Un seccionador robusto puede proporcionar aislamiento de mantenimiento para equipos de taller de alto voltaje y al mismo tiempo ofrecer resistencia a vibraciones y ambientes contaminados.
Sistemas Ferroviarios y Especiales de Alta Tensión
Las instalaciones especializadas de alta tensión, incluidos los sistemas de energía de tracción ferroviaria, pueden beneficiarse de dispositivos de enclavamiento mecánico que coordinen el seccionador principal y el seccionador de puesta a tierra.
¿Cuáles son las principales ventajas de un seccionador de alto voltaje?
Para los compradores que evalúan un proveedor de seccionadores de alto voltaje, el rendimiento eléctrico es sólo una parte de la decisión. La confiabilidad mecánica, la resistencia ambiental, los requisitos de mantenimiento y la flexibilidad de configuración pueden tener un efecto igualmente importante en el rendimiento del ciclo de vida.
- Amplia cobertura de voltaje:La serie GW4 cubre clases de voltaje de 40,5 kV a 252 kV.
- Transporte de corriente confiable:Las configuraciones admiten corrientes nominales que se extienden hasta 6300 A.
- Fuerte rendimiento de aislamiento:En toda la gama se encuentran disponibles múltiples niveles de resistencia a la frecuencia industrial y al impulso del rayo.
- Durabilidad al aire libre:Los componentes metálicos galvanizados y las piezas mecánicas resistentes a la corrosión ayudan a resistir las duras condiciones climáticas.
- Configuración de puesta a tierra flexible:Los seccionadores de puesta a tierra se pueden configurar a ambos lados de la base, con disposiciones de puesta a tierra simple o doble.
- Requisitos de mantenimiento reducidos:Los componentes modulares y la construcción mecánica orientada al mantenimiento simplifican la inspección y el reemplazo.
- Adaptabilidad a entornos hostiles:El producto está diseñado para temperaturas de -40 °C a +40 °C, vientos fuertes de hasta 34 m/s, capas de hielo de hasta 10 mm y aplicaciones a gran altitud de hasta 4000 m.
¿Qué parámetros técnicos deberían considerar los compradores?
La selección técnica siempre debe basarse en la red eléctrica real, las condiciones ambientales, la configuración de la instalación y los estándares aplicables del proyecto. Las siguientes especificaciones representativas ilustran la gama disponible en la serie GW4.
| Parámetro | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Tensión nominal | 40,5 kilovoltios | 72,5 kilovoltios | 126 kilovoltios | 145 kilovoltios | 170 kilovoltios | 252 kilovoltios |
| Corriente nominal | 630-4000 A | 630-3150 A | Hasta 3150 A | Dependiente del proyecto | Dependiente del proyecto | Dependiente del proyecto |
| Corriente de resistencia de corto plazo | 31,5/40 kA | 25–50 kA | 40/50 kA | Dependiente del proyecto | Dependiente del proyecto | Dependiente del proyecto |
| Corriente máxima soportada | 80/100 kA | 63-125 kA | 100/125 kA | Dependiente del proyecto | Dependiente del proyecto | Dependiente del proyecto |
| Resistencia mecánica | ≥5000 operaciones | |||||
Otros parámetros de selección incluyen tensión soportada de frecuencia industrial, tensión soportada de impulso de rayo, distancia de fuga, distancia de aislamiento, carga mecánica del terminal, resistencia del aislador, configuración de instalación y requisitos de conexión a tierra.
¿Cómo se debe seleccionar el modelo correcto?
Elegir el seccionador de alto voltaje correcto requiere más que igualar el voltaje nominal del sistema. Una revisión profesional de las especificaciones debe considerar el entorno operativo completo y la red eléctrica.
- Determine el voltaje del sistema.Seleccione una clase de voltaje que coincida con los requisitos reales de coordinación de aislamiento y red.
- Confirme la corriente continua.La corriente nominal debe ser suficiente para las condiciones normales de funcionamiento y la carga prevista del sistema.
- Evaluar las condiciones de cortocircuito.Verifique los requisitos de corriente de resistencia máxima y de corto plazo con el nivel de falla esperado.
- Revisar los requisitos de aislamiento.Considere la tensión soportada a frecuencia industrial, la tensión soportada al impulso del rayo, la distancia de fuga, la altitud y el nivel de contaminación.
- Evaluar el entorno de instalación.La temperatura, el viento, el hielo, la niebla salina, la contaminación industrial, la altitud y las condiciones sísmicas pueden influir en la configuración adecuada.
- Definir la disposición de puesta a tierra.Determine si se requiere un seccionador de puesta a tierra simple, una configuración de puesta a tierra doble u otra disposición.
- Consultar requisitos mecánicos y de mantenimiento.Considere la frecuencia de operación, el espacio de instalación, el acceso para mantenimiento y la compatibilidad con el diseño de la subestación existente.
Para grandes proyectos de transmisión y distribución, se recomienda la comunicación técnica con un fabricante experimentado antes de finalizar las especificaciones del equipo. Esto ayuda a garantizar que la configuración seleccionada coincida con los requisitos eléctricos, mecánicos y ambientales del sistema.
Preguntas frecuentes sobre seccionadores de alto voltaje
¿Cuál es el propósito principal de un seccionador de alto voltaje?
El objetivo principal es proporcionar un aislamiento eléctrico confiable y un espacio de aislamiento visible en un circuito de alto voltaje después de que el circuito se haya desenergizado adecuadamente. Admite procedimientos seguros de mantenimiento y conmutación.
¿Cuál es la diferencia entre un seccionador y un disyuntor?
Un disyuntor está diseñado para interrumpir la corriente de carga normal y la corriente de falla, mientras que un seccionador está destinado principalmente a establecer aislamiento eléctrico. Normalmente no se debe utilizar un seccionador como sustituto de un disyuntor cuando se requiere la interrupción de fallas.
¿Qué rango de voltaje cubre la serie Huixing GW4?
La serie GW4 cubre clases de voltaje de 40,5 kV a 252 kV, incluidas configuraciones de 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV y 252 kV.
¿Se puede equipar un seccionador de alta tensión con un seccionador de tierra?
Sí. La serie GW4 se puede configurar con seccionadores de puesta a tierra, incluidas disposiciones de puesta a tierra simple y doble. El enclavamiento mecánico también puede ayudar a controlar la secuencia operativa.
¿La serie GW4 es adecuada para aplicaciones en exteriores?
Sí. El diseño está destinado a sistemas de energía exteriores e incorpora componentes mecánicos resistentes a la corrosión y piezas de acero expuestas galvanizadas en caliente. La capacidad medioambiental especificada también incluye temperaturas de -40°C a +40°C y condiciones climáticas extremas al aire libre.
Conclusión: ¿Por qué elegir un seccionador de alto voltaje para infraestructura eléctrica crítica?
Un confiableSeccionador de alto voltajeProporciona una capa esencial de aislamiento eléctrico para subestaciones, redes de transmisión, proyectos de energía renovable, plantas de energía y sistemas industriales de alto voltaje. Con clases de voltaje de 40,5 kV a 252 kV, aislamiento robusto, construcción resistente a la corrosión, configuraciones de conexión a tierra flexibles y una clasificación de resistencia mecánica de al menos 5000 operaciones, la serie GW4 está diseñada para aplicaciones exigentes de sistemas de energía.
Para los ingenieros de proyectos, contratistas EPC, empresas de servicios públicos y compradores de equipos eléctricos que buscan un fabricante y proveedor confiable en China, Huixing puede proporcionar soluciones de aislamiento de alto voltaje adaptadas a diferentes niveles de voltaje, corrientes nominales, condiciones ambientales y requisitos de instalación.Contáctenoshoy para analizar las especificaciones de su proyecto, solicitar información técnica y encontrar la configuración de seccionador de alto voltaje adecuada para su sistema de energía.
